Крюк с ушком или вилочным соединением: какой купить для цепного стропа

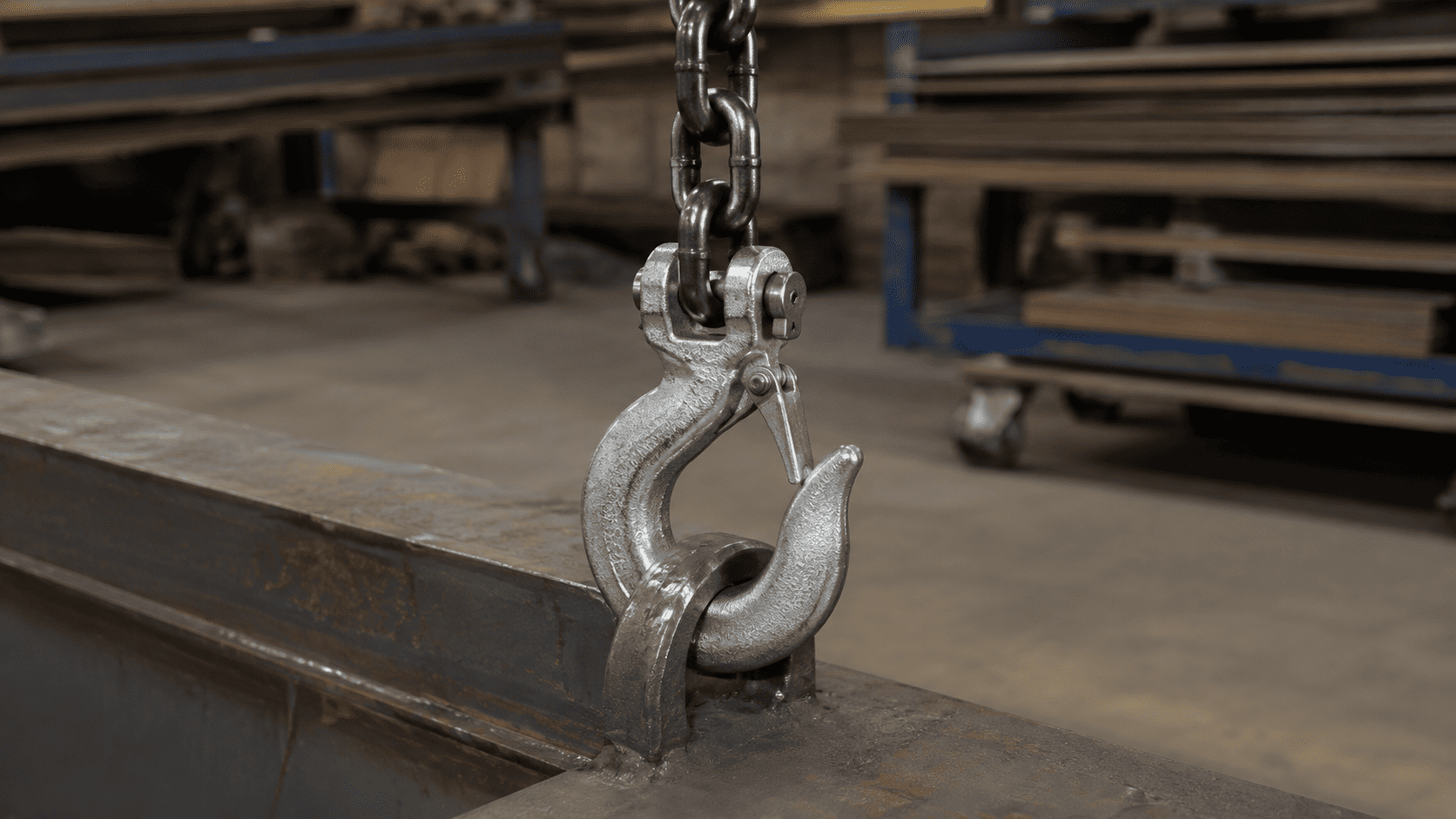

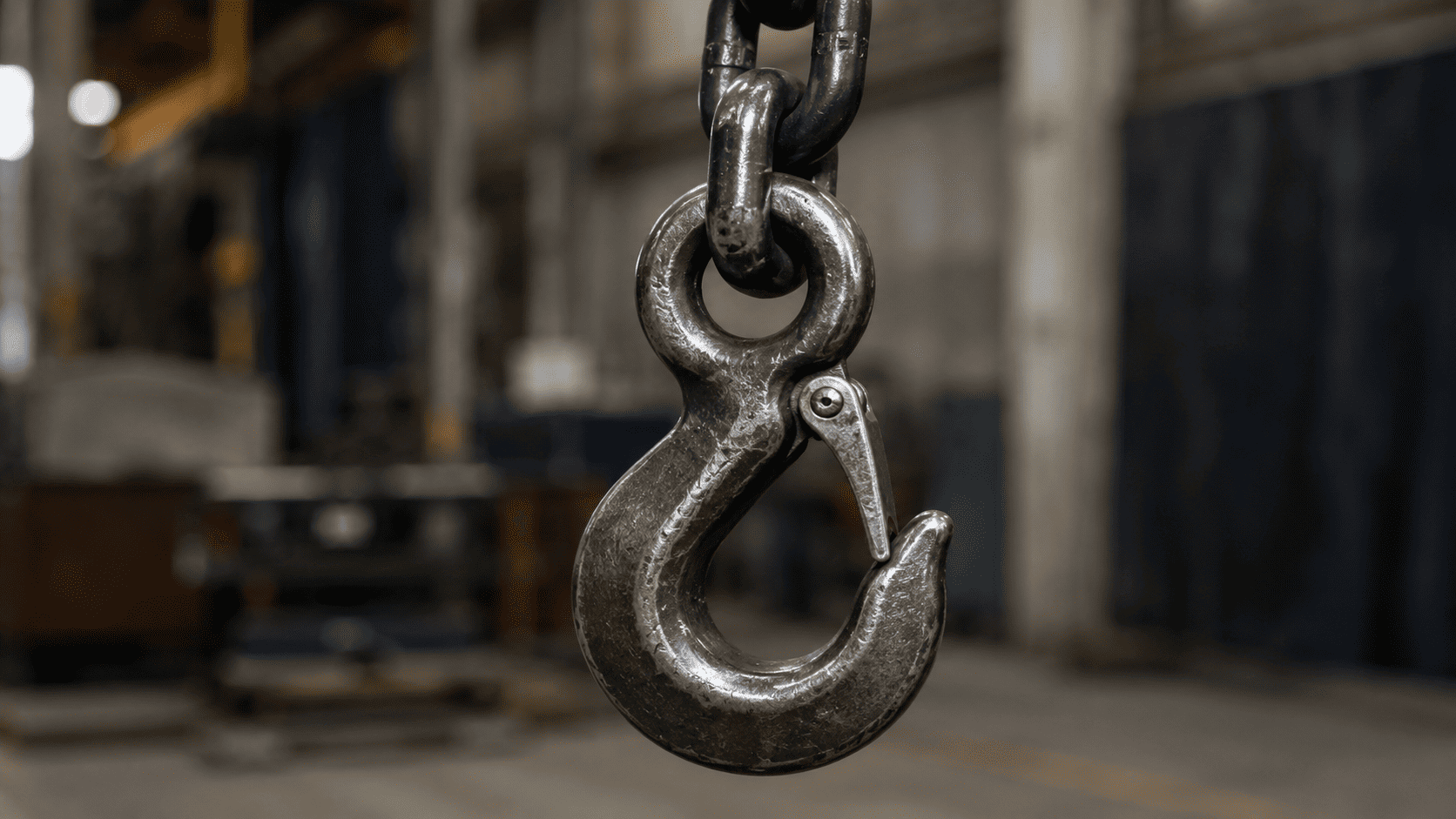

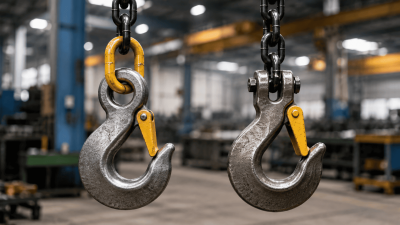

Крюк является одним из основных элементов цепного стропа. Он соединяет ветвь с проушиной, скобой, монтажной петлёй или другой точкой крепления груза. От конструкции крюка зависят способ сборки стропа, удобство замены комплектующих и возможность работы с конкретными грузами. Для цепных стропов чаще всего используют крюки с ушком или вилочным соединением. Оба варианта могут иметь одинаковую грузоподъёмность и выполнять одну задачу, но устанавливаются по-разному. Вилочная модель присоединяется непосредственно к цепи. Крюк с ушком требует отдельного соединительного звена, зато предоставляет больше возможностей при сборке и ремонте грузозахватного приспособления. При выборе нельзя ориентироваться только на внешний вид или стоимость детали. Необходимо учитывать диаметр и класс цепи, допустимую рабочую нагрузку, размер зева и форму точки крепления на грузе. Также важно заранее решить, нужен ли обычный крюк с предохранительной защёлкой или самозапирающаяся модель. Чем различаются способы соединения с цепью В верхней части крюка с ушком расположена замкнутая проушина. Напрямую продеть в неё грузовую цепь обычно нельзя, поэтому для сборки используется соединительное звено. Одна его часть охватывает ушко крюка, другая соединяется с конечным звеном цепной ветви. Такая схема добавляет в конструкцию отдельный элемент, но делает её более гибкой. Через соединительное звено к цепи можно устанавливать разные виды крюков, звеньев и другой оснастки. Это удобно при изготовлении стропа по индивидуальной комплектации и при замене отдельных компонентов. Соединительное звено должно соответствовать диаметру цепи, её классу прочности и грузоподъёмности крюка. Нельзя собирать комплект из деталей, которые подходят друг к другу только по физическим размерам. Например, проушина может свободно входить в звено, но рабочая нагрузка одного из компонентов окажется ниже характеристик всей ветви. Вилочный крюк имеет две выступающие части, между которыми размещается конечное звено цепи. Через отверстия вилки и цепное звено устанавливается штатный палец, фиксируемый предусмотренным производителем способом. Дополнительное соединительное звено в такой сборке не требуется. Прямое присоединение уменьшает количество компонентов и делает ветвь компактнее. Это особенно удобно при изготовлении типовых цепных стропов, когда заранее известны диаметр цепи, класс прочности и требуемая грузоподъёмность. Однако вилочный крюк менее универсален. Его соединительная часть рассчитана на определённый размер цепи. Установить модель для цепи 10 мм на ветвь диаметром 8 или 13 мм нельзя, даже если палец удаётся вставить в звено. Геометрия вилки, диаметр пальца и опорные поверхности должны полностью соответствовать цепи. Крюк с ушком также подбирается по параметрам стропа, но соединительное звено позволяет сформировать совместимый переход между элементами. Это не означает, что можно произвольно объединять детали разных классов. Все компоненты всё равно должны входить в одну допустимую систему сборки. Таким образом, вилочное исполнение подходит для прямого и компактного соединения с цепью. Модель с ушком рациональна, когда требуется более гибкая комплектация или использование отдельного соединительного элемента. Совместимость и возможность замены При подборе крюка сначала определяют характеристики цепи. Значение имеют её номинальный диаметр, класс прочности и допустимая рабочая нагрузка. Эти данные должны быть подтверждены маркировкой и документацией, а не установлены приблизительно по размеру звеньев. Крюк и цепь желательно выбирать в рамках одной системы комплектующих. Производители указывают, для какого размера и класса цепи предназначена конкретная модель. В таблице характеристик обычно приводятся номинальный диаметр, рабочая нагрузка и основные размеры изделия. Если крюк рассчитан на меньшую нагрузку, чем цепь, он становится слабым элементом стропа. Использовать грузоподъёмность цепи в качестве характеристики всей ветви в таком случае нельзя. Допустимая нагрузка комплектного стропа определяется по компоненту с наименьшим рабочим пределом. Установка более мощного крюка тоже не увеличивает грузоподъёмность готового изделия. Если цепь рассчитана на 3,15 т, крюк с большим номиналом не превращает ветвь в строп на 5 т. Кроме того, слишком крупная модель может оказаться несовместимой с цепью по геометрии соединения. Вилочная конструкция удобна при замене крюка на конце ветви. После снятия фиксатора и пальца повреждённый элемент можно отсоединить от цепи и установить совместимую деталь. Применять старый палец или случайный крепёж с новым крюком не следует, если это не предусмотрено производителем. У модели с ушком замена выполняется через соединительное звено. В зависимости от его конструкции потребуется снять палец и разобрать корпус либо заменить звено целиком. Деталей в такой сборке больше, однако крюк не привязан к прямому вилочному соединению с цепью. На практике скорость замены зависит не только от типа крюка. Важны конструкция соединительных элементов, доступность штатных запчастей и состояние стропа. Если палец деформирован, отверстия изношены или звенья цепи повреждены, простой установки нового крюка недостаточно. Сборка и ремонт грузоподъёмного стропа должны выполняться квалифицированным специалистом. После замены необходимо проверить совместимость деталей, правильность фиксации пальцев и отсутствие перекосов. Нельзя восстанавливать соединение с помощью болтов, проволоки, сварки и других нештатных решений. Вилочный крюк стоит выбрать, если важны компактность, небольшое количество деталей и прямое соединение с конкретной цепью. Исполнение с ушком удобнее для систем, где используются соединительные звенья и периодически меняется концевая оснастка. Обычный или самозапирающийся крюк Крюки обоих типов соединения могут оснащаться обычной предохранительной защёлкой. Она закрывает зев и препятствует случайному выходу проушины или петли при ослаблении натяжения стропа. Защёлка не является несущим элементом. Она не должна воспринимать массу груза или использоваться как опорная поверхность. Нагрузка передаётся на седло крюка, расположенное в нижней части его внутреннего контура. Обычный чалочный крюк удобен благодаря простому открыванию. Оператор отводит защёлку, устанавливает крюк в точку крепления и отпускает её. Такое исполнение подходит для большинства стандартных погрузочных и монтажных операций. При интенсивной эксплуатации защёлка может повреждаться от ударов, зацепов и контакта с грузом. Перед работой необходимо убедиться, что она свободно перемещается, полностью закрывает зев и возвращается в исходное положение. Крюк с отсутствующей или неисправной защёлкой использовать нельзя, если она предусмотрена его конструкцией. Самозапирающаяся модель имеет другой механизм. После приложения нагрузки крюк закрывается и блокируется. Для освобождения груза замок открывают предусмотренным способом после снятия усилия. Главное преимущество такого исполнения заключается в меньшей вероятности случайного раскрытия во время подъёма. Самозапирающиеся крюки полезны при перемещении дорогостоящего оборудования, работе с неудобно расположенными точками крепления и выполнении повторяющихся операций. Однако автоматический замок не компенсирует неправильную строповку. Если крюк подобран по неверной грузоподъёмности, нагружен на носок или не полностью установлен в проушину, самозапирающийся механизм не устранит ошибку. Кроме того, такие модели обычно тяжелее и дороже обычных крюков. Механизм требует регулярного осмотра и очистки. Загрязнение, деформация или износ замка могут мешать полному закрыванию. Самозапирающийся крюк оправдан, когда безопасность фиксации важнее минимальной стоимости и скорости ручного открывания. Для типовых операций с хорошо доступными точками крепления может быть достаточно стандартной модели с исправной защёлкой. Выбор способа соединения при этом остаётся отдельным вопросом. Можно приобрести как самозапирающийся крюк с ушком, так и вилочную модель. Сначала определяют подходящую систему монтажа, затем выбирают механизм закрывания. Размер зева и форма точки крепления Размер зева показывает, какой элемент груза можно разместить внутри крюка. Этот параметр особенно важен при работе с крупными проушинами, скобами, петлями и элементами металлоконструкций. Крюк достаточной грузоподъёмности может не подойти, если его раскрытие меньше толщины точки крепления. Попытка установить проушину только на носок создаёт неправильное направление нагрузки и увеличивает риск деформации. Крепёжный элемент должен свободно входить внутрь крюка и располагаться в его седле. После установки защёлка или замок обязаны полностью закрываться. Если проушина давит на защёлку, крюк выбран неправильно. Слишком большой зев также не всегда является преимуществом. Крупный крюк тяжелее, занимает больше места и может быть неудобен при работе с небольшими точками крепления. Поэтому размер раскрытия подбирают под фактическую геометрию груза, а не по принципу максимального запаса. Помимо ширины зева следует оценивать его глубину. Проушина должна размещаться внутри без контакта с носком и запирающим механизмом. Особенно тщательно этот параметр проверяют при работе со скобами и толстыми монтажными петлями. Для нестандартных или увеличенных точек крепления выпускаются широкозевные крюки. Они позволяют работать с крупными проушинами, но имеют собственные ограничения по грузоподъёмности и направлению нагрузки. Нельзя расширять зев механической обработкой, нагревом или разгибанием крюка. Изменение формы означает повреждение детали и влияет на её прочность. Крюк с увеличенным раскрытием относительно контрольного размера подлежит проверке и при необходимости выбраковке. При подборе полезно заранее измерить не только массу груза, но и размеры его точек крепления. Если на предприятии перемещаются разные изделия, следует проверить, подходит ли выбранный крюк к самой крупной проушине. Модель с ушком или вилкой не имеет безусловного преимущества по ширине зева. В обоих исполнениях выпускаются крюки разных форм и размеров. Сравнивать нужно конкретные характеристики, а не только тип верхнего соединения. Подбор по грузоподъёмности и условиям работы Рабочую нагрузку крюка выбирают с учётом максимальной массы груза, схемы строповки, количества ветвей и угла между ними. Для многоветвевого стропа недостаточно разделить массу груза на число крюков. Усилие в каждой ветви меняется в зависимости от угла её наклона. Чем сильнее ветви расходятся в стороны, тем выше нагрузка на цепи и концевые элементы. Поэтому крюк должен подбираться как часть рассчитанного стропа, а не как отдельная деталь с приблизительно подходящим тоннажем. Следует учитывать класс прочности. Крюк для цепи определённого класса должен иметь соответствующую маркировку и подтверждённую рабочую нагрузку. Смешивание случайных деталей усложняет оценку характеристик и может создать в системе слабое звено. Для изготовления нового типового стропа часто удобно вилочное исполнение. Крюк напрямую присоединяется к цепи, а количество соединительных элементов уменьшается. При заказе достаточно правильно сопоставить модель с диаметром и классом ветви. Крюк с ушком стоит рассматривать, если конструкция стропа уже предусматривает соединительное звено, нужна более гибкая конфигурация или требуется возможность устанавливать разные виды концевой оснастки. Для частых операций с ответственными грузами можно выбрать самозапирающуюся модель. Если основными требованиями являются простота, небольшая масса и доступная стоимость, подойдёт обычный чалочный крюк с предохранительной защёлкой. Рассмотрим пример. Требуется заменить концевой элемент на цепном стропе класса 8 с диаметром ветви 10 мм. Строп используется для подъёма оборудования за массивные проушины. Сначала проверяют маркировку цепи и допустимую нагрузку всей ветви. Затем выбирают крюк, предназначенный для цепи того же диаметра и класса. После этого сравнивают ширину зева с толщиной проушины. Если требуется максимально компактное прямое соединение, подойдёт вилочная модель. Когда на стропе уже установлено соединительное звено и его характеристики соответствуют новой детали, можно использовать крюк с ушком. Для повышения надёжности фиксации при регулярных операциях рассматривают самозапирающееся исполнение. Перед покупкой также оценивают условия эксплуатации. Воздействие высоких или низких температур, агрессивной среды и интенсивного абразивного износа может накладывать дополнительные ограничения. Они должны быть указаны в документации на конкретные компоненты. В каталоге компании «Рустроп» представлены крюки с ушком и вилочным соединением для комплектации цепных стропов. Для точного подбора необходимо сообщить диаметр и класс цепи, требуемую грузоподъёмность, размеры точки крепления и предпочтительный тип замка. Вилочный крюк рационально купить для прямого присоединения к цепи, компактной сборки и удобной замены концевого элемента. Модель с ушком предоставляет больше вариантов соединения и подходит для стропов, собранных с использованием соединительных звеньев. Окончательный выбор определяется не тем, какая конструкция считается лучше в целом, а устройством конкретного стропа. Крюк должен соответствовать цепи, выдерживать расчётную нагрузку и свободно устанавливаться в точку крепления. Только при одновременном соблюдении этих условий сборка будет удобной и предсказуемой в эксплуатации.
