Как выбрать реечный домкрат для подъёма станков и оборудования

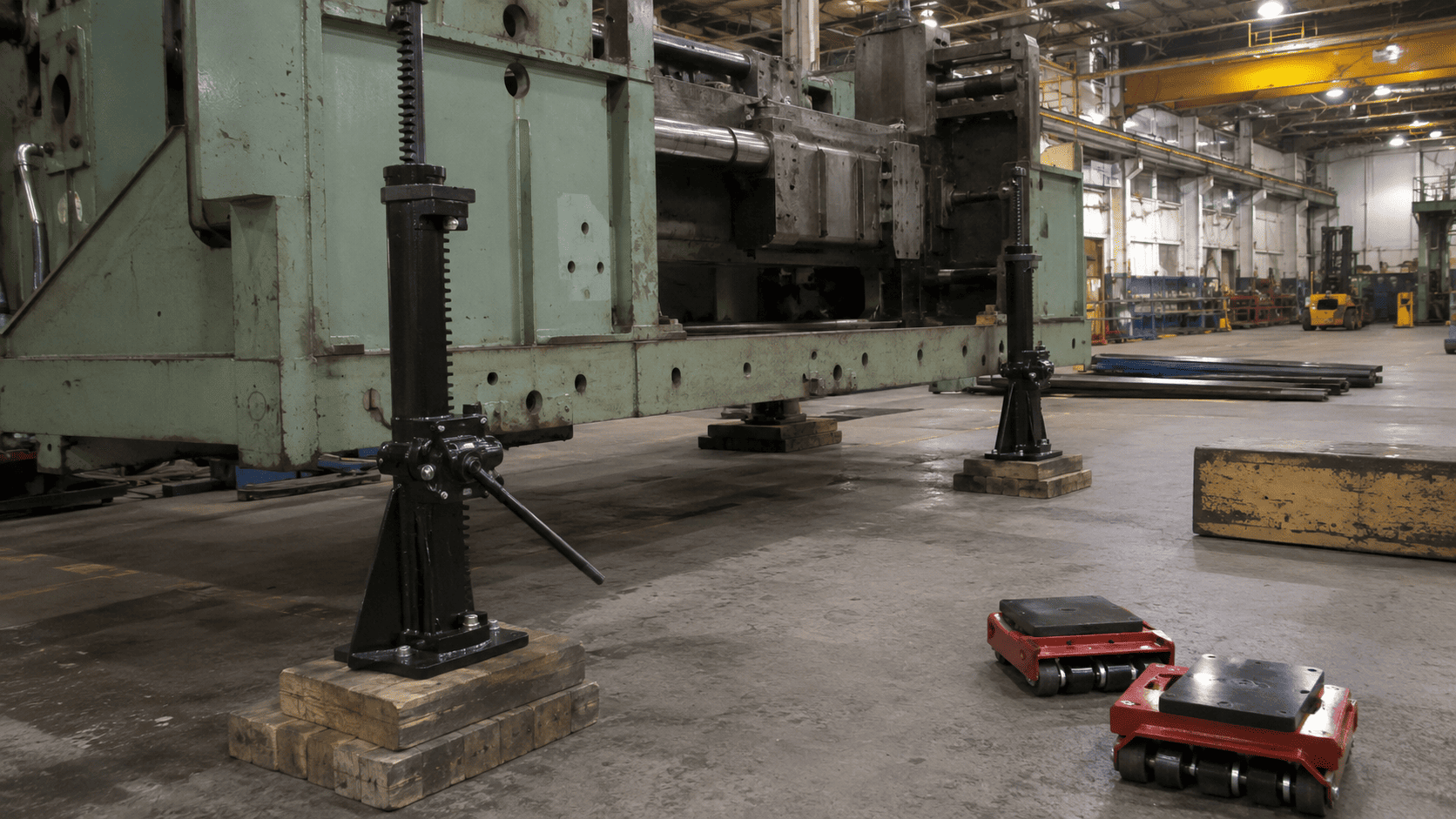

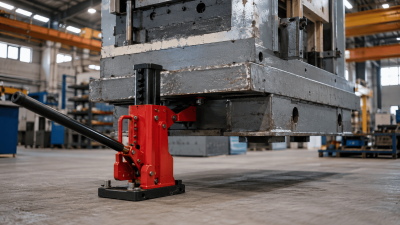

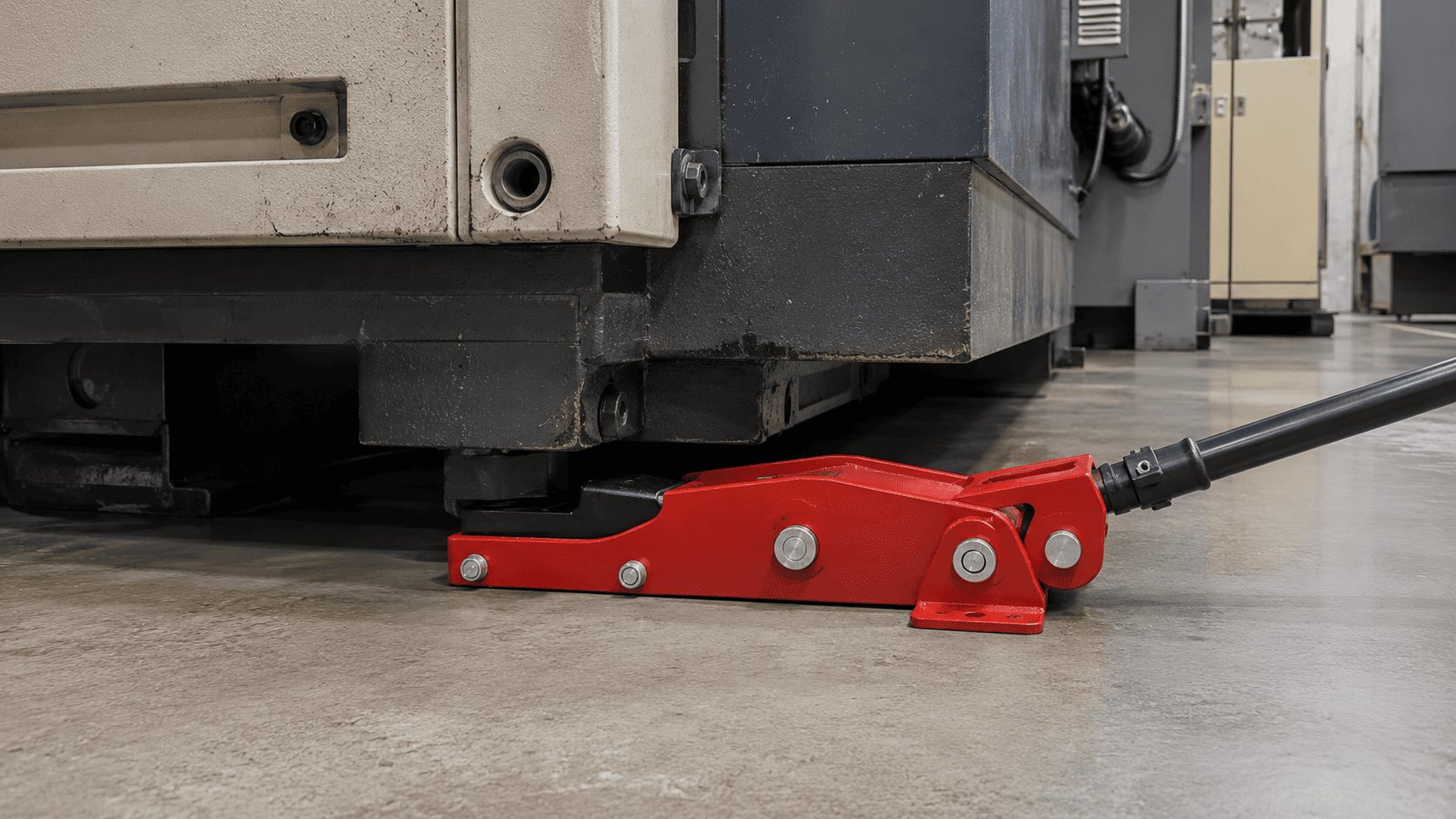

Перемещение станков, производственных линий, трансформаторов, металлических конструкций и другого тяжёлого оборудования часто начинается с небольшого подъёма. Груз необходимо приподнять всего на несколько сантиметров, чтобы установить под него роликовые платформы, опоры, монтажные подкладки или другое такелажное оборудование. Для таких работ применяются промышленные реечные домкраты. В отличие от автомобильных моделей, промышленный домкрат рассчитан на работу с тяжёлыми и крупногабаритными объектами. Он может поднимать груз за нижнюю лапу или верхнюю площадку, не требует подключения к электросети и подходит для эксплуатации внутри цехов, складов и монтажных зон. Однако выбрать домкрат только по грузоподъёмности недостаточно. Важно учитывать высоту подхвата, доступное пространство возле оборудования, расположение опорных точек и состояние пола. Модель на 10 т может оказаться бесполезной, если её лапа не помещается под основание станка. Слишком компактный вариант, наоборот, не обеспечит необходимой высоты подъёма или устойчивости. Перед покупкой следует определить массу оборудования, минимальный зазор под ним и способ дальнейшего перемещения. Эти данные помогут понять, нужен ли стандартный или низкопрофильный реечный домкрат, а также выбрать подходящую грузоподъёмность. Стандартные и низкопрофильные модели Основной рабочий элемент реечного домкрата — вертикальная стальная рейка, которая перемещается с помощью ручного механизма. Груз поднимается постепенно, а встроенное удерживающее устройство фиксирует его на достигнутой высоте. Стандартные промышленные модели подходят для оборудования, под основанием которого имеется достаточный зазор. Они применяются при монтаже металлоконструкций, ремонте техники, подъёме рам, платформ и производственных агрегатов. Такие домкраты обычно имеют прочный корпус, широкое основание и значительный ход рейки. Низкопрофильная модель отличается уменьшенной высотой расположения подхватной лапы. Её можно завести под станок или конструкцию, расположенную близко к полу. Это особенно важно при работе с оборудованием на массивной станине, у которого отсутствуют удобные точки для захвата сверху. Минимальная высота подхвата является одним из главных параметров выбора. Она показывает, какой зазор необходим между полом и нижней частью груза, чтобы установить рабочую лапу. Перед заказом этот зазор следует измерить в нескольких точках, поскольку основание станка может иметь выступы, рёбра жёсткости или разную высоту по периметру. Если доступное пространство лишь немного превышает высоту лапы, устанавливать домкрат будет неудобно. Следует предусмотреть небольшой запас, чтобы свободно подвести устройство и правильно расположить его под силовой частью основания. Стандартный домкрат выгоднее покупать, когда низкий подхват не требуется. Он может иметь более простую конструкцию и подходить для широкого круга монтажных операций. Низкопрофильная модель оправдана там, где ограниченный зазор является постоянной особенностью оборудования. Нельзя путать промышленный низкопрофильный домкрат с обычной автомобильной моделью. Подъём станка предъявляет другие требования к устойчивости, распределению нагрузки и прочности механизма. Использовать следует оборудование, назначение и характеристики которого соответствуют выполняемым работам. Подъём за лапу или верхнюю площадку Промышленный реечный домкрат может иметь две рабочие точки: нижнюю лапу и площадку в верхней части рейки. Это позволяет использовать одну модель для разных схем подъёма. Лапа предназначена для подхвата оборудования снизу. Она заводится под станину, раму или опорный элемент, после чего рейка постепенно поднимает груз. Такой способ применяется, когда верхняя часть оборудования недоступна или подъём за неё может привести к повреждению корпуса. Основное преимущество лапы — возможность начать работу при небольшом расстоянии между грузом и полом. При монтаже станков часто требуется подъём всего на несколько сантиметров. Этого достаточно, чтобы разместить под основанием транспортные платформы или выравнивающие опоры. Верхняя площадка используется, когда домкрат можно установить непосредственно под подходящую часть конструкции. В этом случае нагрузка передаётся сверху на рейку. Такой способ подходит для рам, балок, платформ и оборудования, расположенного на определённой высоте. Грузоподъёмность при работе лапой и площадкой может различаться в зависимости от конструкции конкретной модели. Нельзя автоматически считать, что обе точки рассчитаны на одинаковую массу. Перед эксплуатацией необходимо проверить характеристики, указанные производителем. Точка приложения усилия должна располагаться на прочном элементе оборудования. Тонкий кожух, выступающая панель, дверца или декоративная часть корпуса не подходят для подъёма. Под нагрузкой они могут деформироваться, даже если общая масса станка находится в пределах возможностей домкрата. Рабочая поверхность лапы должна полностью входить под груз. Если оборудование опирается только на её край, нагрузка распределяется неравномерно. Возникает риск соскальзывания, перекоса механизма и повреждения основания. При использовании верхней площадки также важно обеспечить полный и ровный контакт. Для защиты поверхности оборудования и более равномерного распределения давления могут применяться подходящие монтажные прокладки. Они не должны быть хрупкими, скользкими или случайно собранными из подручных материалов. Реечный домкрат предназначен прежде всего для подъёма, а не для длительного удержания станка. После достижения нужной высоты под оборудование устанавливают рассчитанные на нагрузку опоры. Продолжать монтажные работы, оставив груз только на домкрате, не следует. Как определить грузоподъёмность Для подбора необходимо знать полную массу станка или оборудования. Желательно использовать данные производителя, технический паспорт или проектную документацию. Оценивать вес по габаритам и внешнему виду рискованно: внутри корпуса могут находиться тяжёлые электродвигатели, редукторы, чугунные основания и другие массивные узлы. Если станок комплектуется дополнительными блоками, баками, оснасткой или закреплёнными деталями, их массу также учитывают. По возможности оборудование освобождают от содержимого и снимают элементы, которые могут сместиться во время подъёма. Номинальная грузоподъёмность домкрата должна превышать фактическую нагрузку, приходящуюся на него. При этом масса крупного станка не всегда распределяется между опорами равномерно. Более тяжёлая часть может находиться со стороны двигателя, шпиндельного узла или другого массивного механизма. Например, станок массой 8 т, установленный на четырёх опорах, необязательно создаёт нагрузку ровно по 2 т на каждую точку. Центр тяжести может быть смещён, поэтому один край окажется значительно тяжелее другого. Подбирать домкрат исключительно путём деления общей массы на число опор нельзя. Для определения фактического распределения нагрузки учитывают конструкцию оборудования и расположение центра тяжести. Если достоверных данных нет, выбор и схема подъёма должны предусматривать достаточный резерв. Использование нескольких домкратов также не означает, что их грузоподъёмность можно просто сложить. Устройства могут подниматься с разной скоростью, а основание станка — иметь разную жёсткость. В определённый момент большая часть массы способна перейти на один механизм. Если оборудование поднимается последовательно с разных сторон, каждый используемый домкрат должен выдерживать нагрузку, которая реально возникает в его точке. Для тяжёлых и сложных объектов схему перемещения желательно разрабатывать заранее. Избыточный запас тоже не всегда полезен. Домкрат большей грузоподъёмности обычно тяжелее и крупнее. Его сложнее переносить, устанавливать в узком проходе и заводить под низкое основание. Поэтому следует выбирать не максимально мощную модель, а ту, которая соответствует расчётной нагрузке и геометрии рабочей зоны. Устойчивость и работа в ограниченном пространстве Во время подъёма домкрат передаёт значительное усилие на небольшую площадь пола. Основание должно быть ровным, твёрдым и способным выдержать создаваемую нагрузку. Установка на рыхлый грунт, повреждённое покрытие или случайные деревянные обрезки может привести к проседанию и наклону механизма. Особое внимание уделяют производственным помещениям со старым полом, технологическими каналами и пустотами под покрытием. Внешне ровная поверхность не всегда обладает достаточной несущей способностью. Место установки нужно оценивать до начала работ. Домкрат располагают вертикально. Если рейка наклонена, нагрузка действует не по предусмотренной оси. Механизм может заклинить, а груз — сместиться в сторону. Попытка поднять оборудование под углом особенно опасна при небольшой площади контакта лапы. При работе возле стены, колонны или соседнего станка необходимо учитывать не только габариты корпуса домкрата. Оператору потребуется пространство для движения рукоятки. Модель может помещаться возле оборудования, но оказаться неудобной в работе из-за невозможности выполнить полный ход рычага. До покупки следует измерить: зазор под станиной; расстояние от оборудования до стены или соседнего объекта; свободное место для корпуса и основания домкрата; рабочую зону рукоятки; требуемую высоту подъёма. В тесном помещении предпочтительна компактная модель с низкой лапой и удобным расположением рычага. Однако небольшие размеры не должны достигаться за счёт недостаточной устойчивости. Основание домкрата должно полностью размещаться на подготовленной поверхности. Если прямой доступ к опорной точке отсутствует, нельзя удлинять лапу самодельными насадками или устанавливать устройство на случайные подставки. Это изменяет направление усилия и увеличивает риск опрокидывания. Следует выбрать другую точку подъёма либо применить оборудование подходящей конструкции. Станок поднимают постепенно. Обычно один край приподнимают на небольшую высоту, устанавливают опору, затем переходят к другой стороне. Резкий большой подъём с одной точки может вызвать перекос рамы, смещение центра тяжести или повреждение подключённых коммуникаций. Перед работой оборудование отключают от электропитания и проверяют, отсоединены ли кабели, воздуховоды, трубопроводы и крепления к фундаменту. Даже небольшой подъём способен повредить коммуникации, если они остались натянутыми. Колёса, ролики и транспортные платформы устанавливают только после того, как под грузом создан достаточный и устойчивый зазор. Руки и ноги не помещают под поднятое оборудование. Для позиционирования опор используют подходящие приспособления. Практический алгоритм выбора Рассмотрим условную задачу. Необходимо приподнять металлообрабатывающий станок массой 6 т, чтобы установить под него транспортные платформы. Расстояние между полом и нижней частью станины составляет 45 мм. Станок расположен возле стены, поэтому пространство для установки ограничено. Стандартный реечный домкрат с высокой лапой может не поместиться под основание. В этом случае требуется низкопрофильная модель, минимальная высота подхвата которой меньше доступного зазора. Номинал выбирают с учётом неравномерного распределения массы. Если большая часть оборудования находится с одной стороны, нагрузка в рабочей точке может быть заметно выше среднего значения. Домкрат должен иметь достаточный резерв и соответствовать разработанной схеме подъёма. Дополнительно проверяют ход рейки. Для установки роликовых платформ станок не требуется поднимать на десятки сантиметров, однако фактический ход должен обеспечивать нужный зазор с учётом возможного проседания опоры и особенностей основания. Если станок имеет прочную раму на высоте, можно использовать верхнюю площадку. При отсутствии доступа снизу этот вариант иногда оказывается удобнее. Но точка контакта должна быть рассчитана на передаваемое усилие. Для другого объекта условия могут быть противоположными. Например, металлическая платформа располагается достаточно высоко, доступ к ней открыт, а работы выполняются на свободной площадке. Здесь низкопрофильная конструкция не даст заметного преимущества, поэтому рациональнее выбрать стандартный промышленный домкрат. Перед оформлением заказа необходимо определить массу оборудования, доступную высоту подхвата, требуемый ход, способ подъёма и размеры рабочей зоны. Также следует проверить, сможет ли оператор свободно пользоваться рукояткой. В каталоге компании «Рустроп» представлены обычные и низкопрофильные промышленные реечные домкраты для монтажа, ремонта и перемещения оборудования. Подбирать модель рекомендуется не только по указанному тоннажу, но и по конструкции станка, расположению опорных точек и условиям помещения. Стандартный домкрат подходит для универсальных работ, когда под грузом имеется достаточный зазор. Низкопрофильный вариант нужен для станков и конструкций, расположенных близко к полу. Подъём за лапу позволяет работать снизу, а верхняя площадка расширяет область применения устройства. Оптимальной будет модель, которая помещается в рабочей зоне, обеспечивает требуемую высоту и выдерживает реальную нагрузку с необходимым резервом. Правильный выбор облегчает монтаж и снижает риск перекоса оборудования, но безопасность всей операции зависит также от подготовки пола, расположения центра тяжести и использования надёжных опор после подъёма.
