Чекерный крюк: что это такое и для каких задач применяется

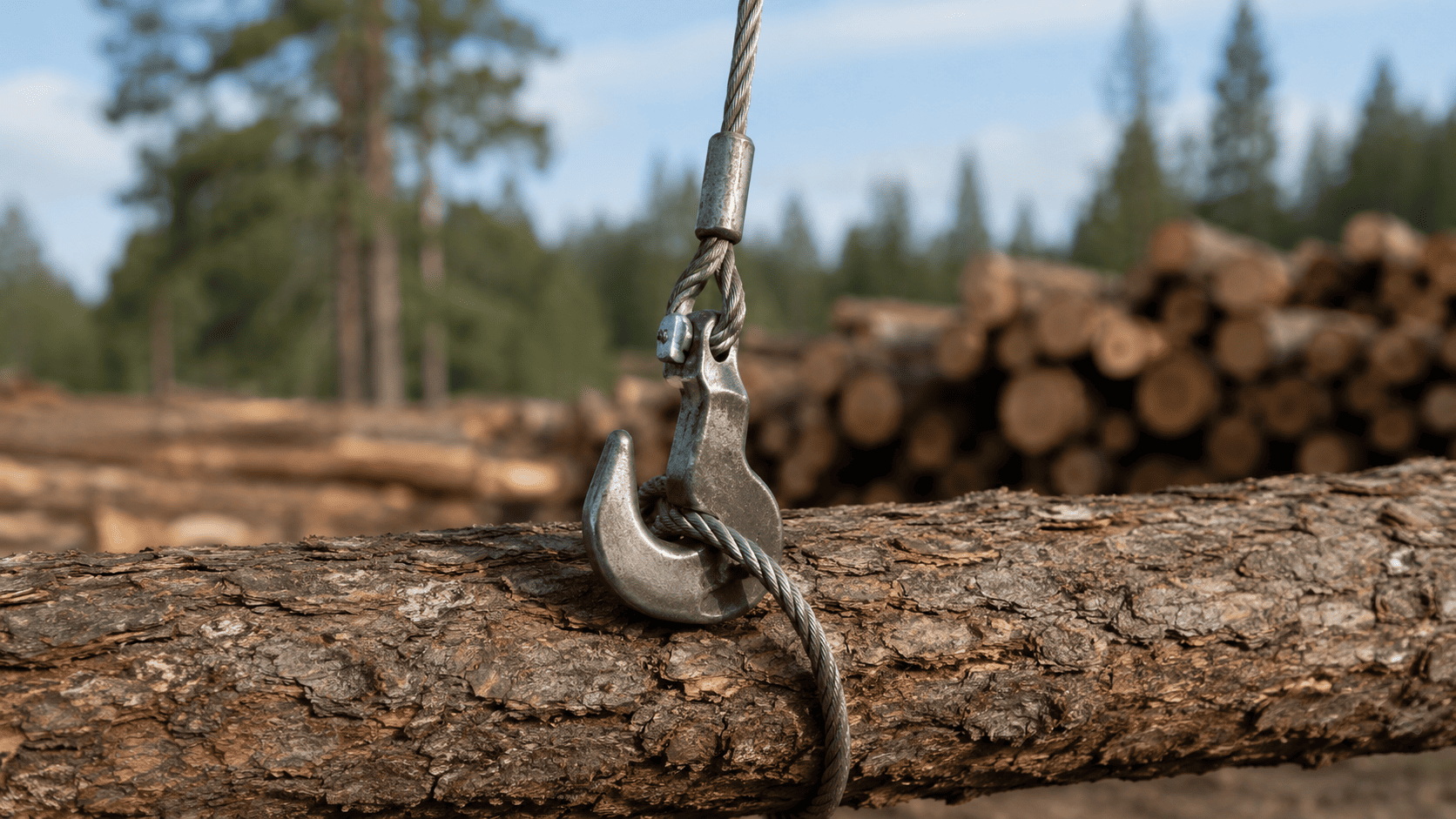

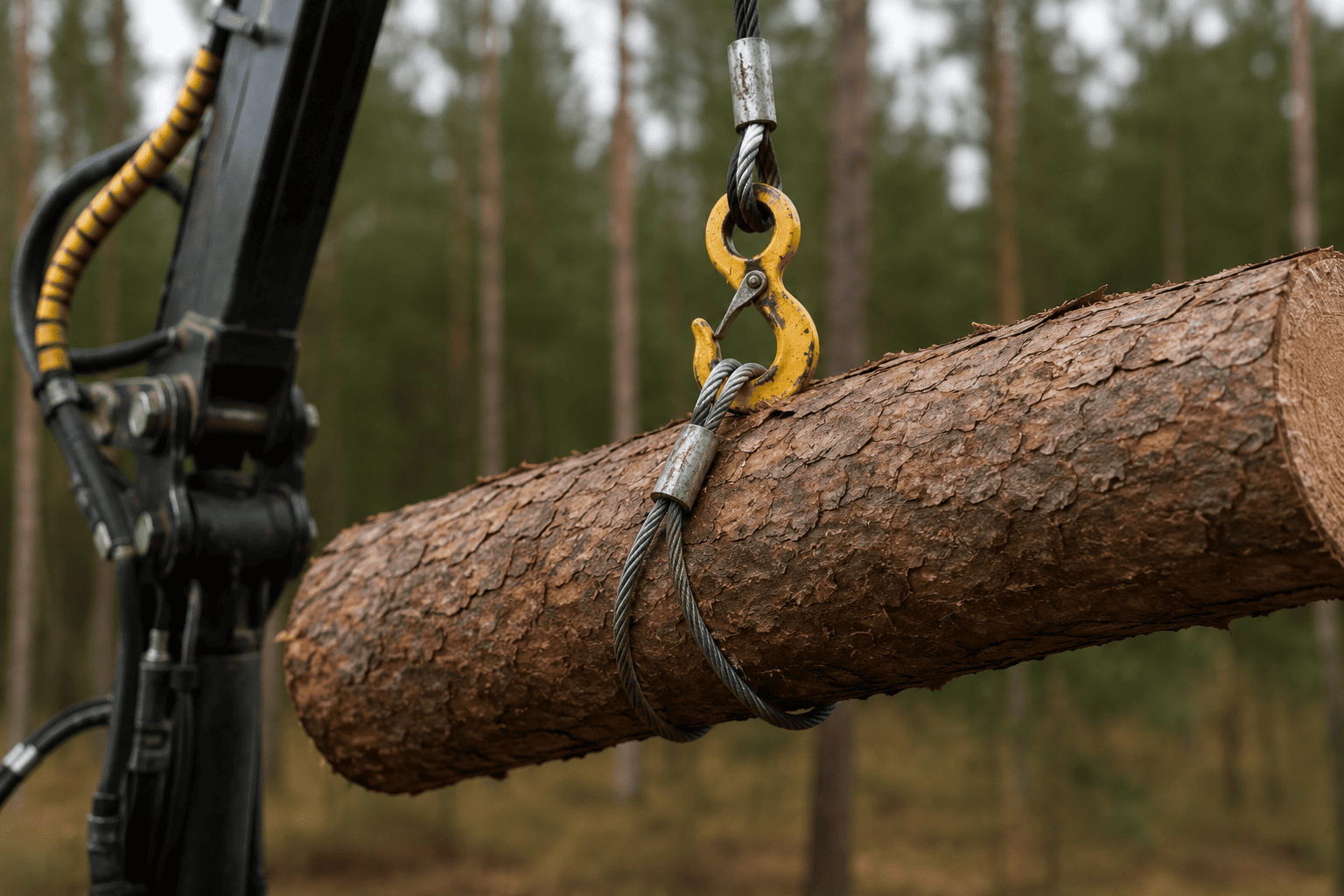

В грузозахватной оснастке используется множество разновидностей крюков, внешне похожих друг на друга, но рассчитанных на разные способы работы. Чалочные, самозапирающиеся, поворотные, вилочные и специальные модели отличаются не только формой, но и местом в конструкции стропа. Чекерный крюк относится именно к специализированным элементам. Его применяют там, где необходимо сформировать охватывающую груз петлю и обеспечить изменение её размера при натяжении. Главная особенность такой конструкции состоит в том, что чекерный крюк обычно не выполняет роль обычной конечной точки, которой непосредственно цепляются за монтажную петлю, проушину или другой элемент груза. Он работает во взаимодействии со стропом и благодаря своей геометрии участвует в формировании затягивающегося охвата. Такой принцип востребован при работе с грузами, которые удобно удерживать обхватом. Одной из характерных сфер применения является лесозаготовительная отрасль, где подобная оснастка используется при работе с брёвнами и другими лесоматериалами. При этом назначение конкретной модели, допустимую нагрузку и совместимость со стропом необходимо определять по технической документации производителя. Как устроен чекерный крюк Внешне чекерная модель заметно отличается от классического грузового крюка. Помимо рабочей части характерной формы, конструкция предусматривает элемент, через который крюк взаимодействует со стропом. Благодаря этому он может занимать необходимое положение относительно гибкой ветви и участвовать в формировании охватывающей петли. Именно эта особенность определяет назначение изделия. Обычный чалочный крюк чаще находится на конце ветви стропа и используется для соединения с предусмотренной точкой крепления. Чекерный элемент работает иначе: его положение связано непосредственно со стропом, а формируемая система способна охватывать груз. Форма рабочей части рассчитана так, чтобы взаимодействовать со стропом или предусмотренным конструкцией элементом соединения. Геометрия зева, корпуса и отверстия зависит от конкретной модели и её грузоподъёмности. Поэтому изделия, похожие внешне, нельзя считать взаимозаменяемыми без проверки размеров и характеристик. Некоторые исполнения оснащаются предохранительным элементом, уменьшающим вероятность непредусмотренного выхода стропа или другого элемента из рабочей зоны крюка. Однако наличие такой детали не является универсальным признаком всех чекерных моделей. Комплектацию необходимо смотреть в характеристиках конкретной позиции. Изготавливают подобные элементы из металла, рассчитанного на восприятие соответствующих нагрузок. Для грузозахватной оснастки имеют значение не только размеры детали, но и материал, технология изготовления, класс прочности и результаты испытаний. Поэтому оценивать крюк только по его толщине или массе неправильно. Особенность конструкции объясняет и происхождение специализированного назначения. Чекерный крюк не является просто разновидностью чалочного крюка с необычным зевом. Это элемент, предназначенный для другой схемы взаимодействия со стропом. Чем он отличается от обычного чалочного крюка Разницу проще понять по функции каждого элемента. Чалочный крюк используется преимущественно как концевой компонент ветви. Его задача состоит в соединении стропа с предусмотренной точкой крепления груза или другим элементом грузозахватной системы. Например, форма стандартного крюка позволяет работать с проушинами, петлями, скобами и другими подходящими точками. В зависимости от исполнения он может иметь предохранительную защёлку, вилочное присоединение, ушко или поворотный узел. Чекерная модель предназначена для другой задачи. Она используется как часть системы, позволяющей получить охватывающую груз петлю. Поэтому такой крюк не следует выбирать как прямую замену обычному чалочному только из-за совпадающей грузоподъёмности. Различается и характер движения элемента относительно стропа. Для чекерной конструкции возможность занимать соответствующее положение является частью рабочего принципа. У классического концевого крюка подобной задачи обычно нет: он устанавливается на конце ветви и остаётся в определённом месте сборки. Есть различие и по типичным грузам. Чалочные модели универсальнее при наличии подходящих точек зацепления. Чекерный вариант становится актуальным, когда задача связана с охватом объекта и когда именно такой способ предусмотрен технологией работ и документацией используемой оснастки. Поэтому вопрос «какой из этих крюков лучше» не имеет универсального ответа. Они предназначены для разных схем. Если груз имеет штатную проушину, выбор может строиться вокруг обычного чалочного элемента. Если применяется специальная охватывающая система, может потребоваться чекерная конструкция. Не следует также путать чекерный крюк с крюком-укоротителем. Последний применяется для изменения рабочей длины цепной ветви и имеет другую геометрию. Отличается он и от крюка с широким зевом, задача которого заключается прежде всего в соединении с крупными или нестандартными точками крепления. Таким образом, внешнее сходство отдельных металлических деталей ещё не говорит об одинаковом назначении. При подборе нужно исходить из схемы грузозахватной системы, а не только из формы крюка на фотографии. Где применяется такая конструкция Одна из наиболее характерных областей применения чекерных крюков связана с лесоматериалами. При работе с брёвнами не всегда имеется отдельная проушина или стандартная точка, за которую можно закрепить обычный концевой крюк. Охватывающая схема позволяет взаимодействовать непосредственно с формой груза, если такое применение предусмотрено используемой оснасткой. Поэтому чекерные элементы встречаются в оборудовании для лесозаготовительных и лесоперерабатывающих предприятий. Они могут использоваться в составе оснастки при перемещении и обработке круглого леса. Однако ограничивать назначение исключительно лесной промышленностью было бы слишком узко. Сам принцип может применяться и при работе с другими грузами, для которых предусмотрено охватывающее удержание. Определяющим фактором здесь является не отрасль, а допустимая производителем схема применения конкретного изделия. Это особенно важно учитывать при покупке. Само наличие чекерного крюка в каталоге не означает, что его можно произвольно установить вместо другого элемента в уже имеющийся строп. Необходимо проверить конструкцию всей системы и совместимость её компонентов. Важную роль играет и используемое грузоподъёмное оборудование. Крюк является только одним элементом системы, в которую могут входить канатный строп, соединительные компоненты и подъёмный механизм. Допустимая нагрузка всей сборки определяется не самой прочной деталью, а характеристиками всех элементов и принятой схемой. Для промышленного применения требуется особенно внимательно относиться к назначению оснастки. Если производитель указывает определённый способ использования, нельзя самостоятельно расширять его только потому, что конструкция кажется подходящей для похожего груза. Это касается и типа стропа. Чекерные крюки широко ассоциируются именно с канатными системами. Следовательно, при выборе необходимо определить, с каким стропом предназначена для работы конкретная модель, и сопоставить размеры элементов. При эксплуатации на открытых площадках дополнительно имеют значение состояние поверхности металла, загрязнение и механический износ. Такие детали периодически воспринимают контактные нагрузки, поэтому их состояние влияет на пригодность всей системы. Рабочая нагрузка, совместимость и маркировка Грузоподъёмность или рабочая нагрузка относится к главным характеристикам чекерного крюка. Она показывает, в пределах каких нагрузок конкретное изделие рассчитано работать при соблюдении установленных производителем условий. Выбирать крюк только с точки зрения принципа «масса груза меньше указанного количества тонн» недостаточно. Грузоподъёмность должна соответствовать параметрам всей используемой системы, а не только отдельной металлической детали. Если строп, соединительный элемент или другое комплектующее рассчитаны на меньшую нагрузку, наличие более мощного крюка не повышает допустимые характеристики сборки. Система всегда оценивается комплексно. Не стоит без необходимости выбирать и максимально грузоподъёмную модель. Вместе с увеличением номинала изменяются размеры корпуса, отверстия, зева и собственная масса детали. В результате слишком крупный крюк может оказаться несовместимым с имеющимся стропом или неудобным для конкретной конструкции. Одним из ключевых параметров становится размер элемента, взаимодействующего со стропом. Он должен соответствовать конструкции и геометрии используемой оснастки. Нельзя считать, что любой канатный строп подходит к любому чекерному крюку с достаточной грузоподъёмностью. Совместимость необходимо рассматривать сразу по нескольким характеристикам: конструкции стропа, его размерам, параметрам крюка, способу соединения и допустимой нагрузке. Если модель оснащена дополнительным фиксирующим элементом, учитывается и его состояние. При подборе обращают внимание на маркировку. Для грузозахватных компонентов она помогает идентифицировать изделие и сопоставить его с документацией. В зависимости от производителя на детали или сопроводительных материалах могут указываться грузоподъёмность, типоразмер, класс прочности, обозначение изготовителя или другие данные. Маркировку нельзя рассматривать как декоративную надпись. Она необходима для идентификации элемента при эксплуатации и проверке его параметров. Если невозможно определить происхождение детали, её рабочие характеристики или назначение, использование такого компонента в ответственной грузозахватной системе требует отдельной оценки специалистом. Отдельно необходимо контролировать состояние самого изделия. Выраженная деформация корпуса, изменение формы зева, трещины, сильный износ и другие заметные повреждения могут означать, что первоначальные характеристики детали больше нельзя считать неизменными. Решение о пригодности принимают согласно требованиям к оснастке и документации производителя. При этом нельзя пытаться самостоятельно восстанавливать геометрию крюка механическим воздействием или изменять его конструкцию. Любые вмешательства способны повлиять на свойства металла и расчётную работу детали. Как выбрать чекерный крюк под конкретную задачу Правильный подбор начинается с определения того, действительно ли для предполагаемой операции требуется именно чекерная конструкция. Если задача решается обычным концевым крюком и предусмотренной точкой зацепления, специализированный элемент может быть попросту не нужен. Если применяется охватывающая схема, следующим шагом становится проверка типа используемого стропа. Необходимо убедиться, что конкретная модель крюка предназначена для совместной работы с имеющейся оснасткой. После этого сравнивают грузоподъёмность. Она должна соответствовать требованиям всей системы с учётом характеристик остальных компонентов. Не следует создавать сборку, в которой отдельные элементы подобраны исключительно по внешнему размеру и заметно различаются по допустимой рабочей нагрузке. Затем проверяют геометрию. Размер отверстия, рабочей части и другие параметры должны соответствовать используемому стропу. Именно здесь особенно заметна ошибка выбора «по тоннажу»: две модели одинаковой грузоподъёмности у разных производителей могут иметь различные размеры и конструкцию. Следует обратить внимание и на наличие предохранительного элемента, если он предусмотрен конкретным исполнением. Выбор между вариантами должен соответствовать требованиям используемой грузозахватной системы, а не строиться только на разнице в цене. Учитываются условия эксплуатации. Для лесозаготовительной площадки характерны загрязнение, контакт с древесиной, работа на открытом воздухе и интенсивное механическое воздействие. На производственном участке условия могут быть другими. В обоих случаях оборудование необходимо использовать в пределах его установленного назначения. При покупке полезно заранее определить тип стропа, его размер, необходимую рабочую нагрузку, характер груза и предполагаемые условия применения. Эти данные позволяют отсеять несовместимые варианты ещё до сравнения стоимости. В каталоге компании «Рустроп» чекерные крюки представлены отдельной категорией наряду с чалочными, самозапирающимися, вилочными и другими разновидностями. Такое разделение важно именно с практической точки зрения: одинаковое общее название «крюк» скрывает компоненты с заметно разным назначением. Распространённой ошибкой становится попытка заменить одним типом другой. Например, чекерная модель не должна восприниматься как более универсальная версия чалочного крюка. Её преимущество проявляется только в той системе, для которой предусмотрен соответствующий принцип работы. Не менее ошибочно выбирать изделие исключительно по рабочей нагрузке. Помимо неё необходимо проверить тип и размеры стропа, конструкцию соединения, геометрию самого крюка, маркировку и допустимые условия применения. Таким образом, чекерный крюк представляет собой специализированный компонент грузозахватной оснастки для систем с охватывающим груз способом удержания. От обычного чалочного крюка он отличается не только формой, но прежде всего функцией: вместо роли стандартного концевого элемента он взаимодействует со стропом и участвует в формировании соответствующей схемы. При выборе важны рабочая нагрузка, размеры, совместимость со стропом, конструктивное исполнение и маркировка. Если все эти параметры сопоставлены заранее, можно подобрать модель, соответствующую конкретной грузозахватной системе, а не просто похожий по внешнему виду металлический элемент.
