Балочный захват или тележка для тали: что лучше купить

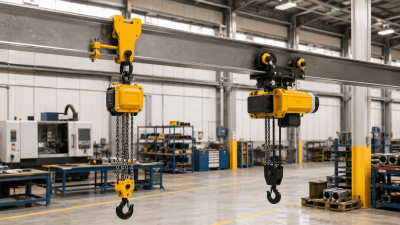

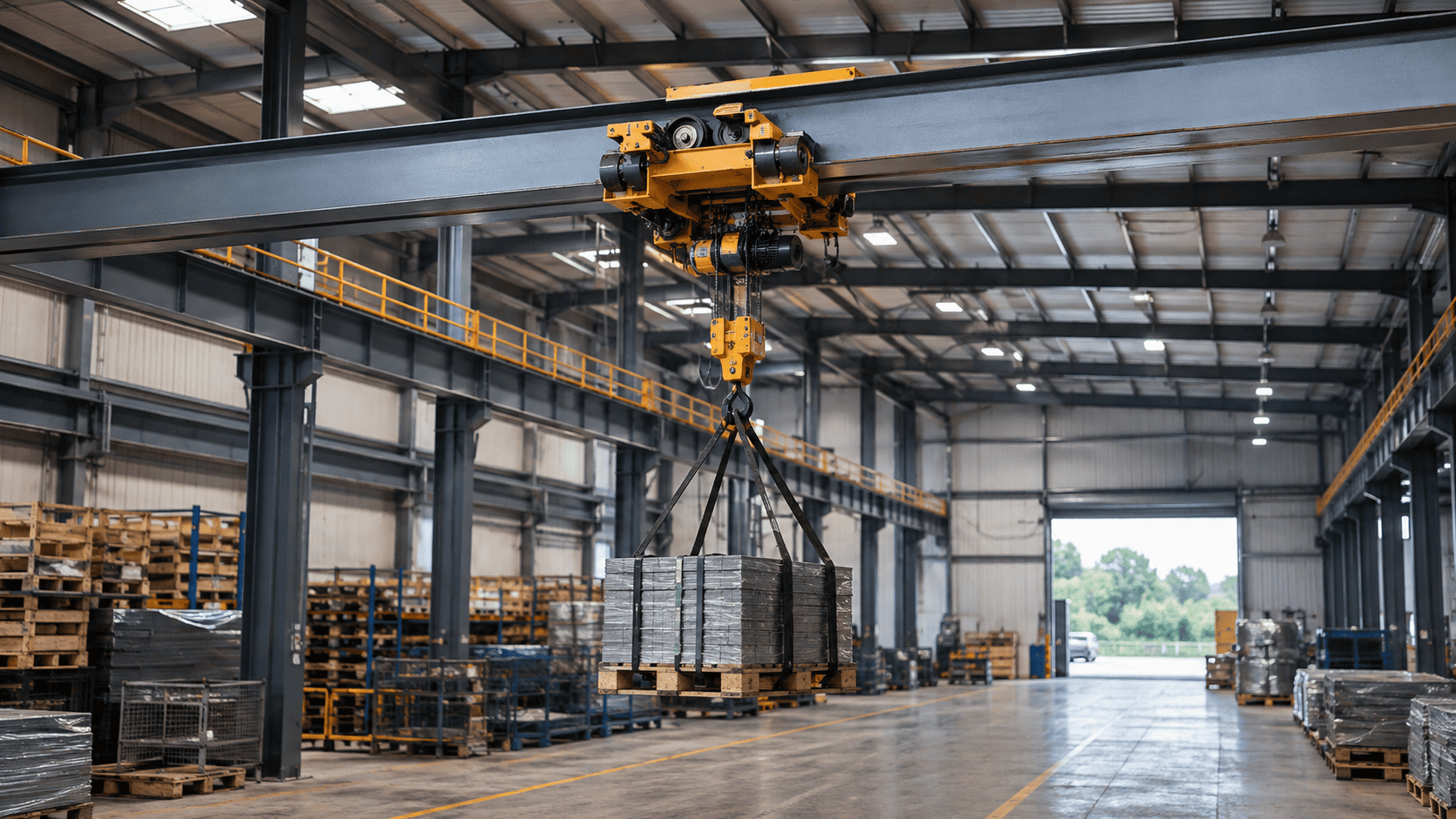

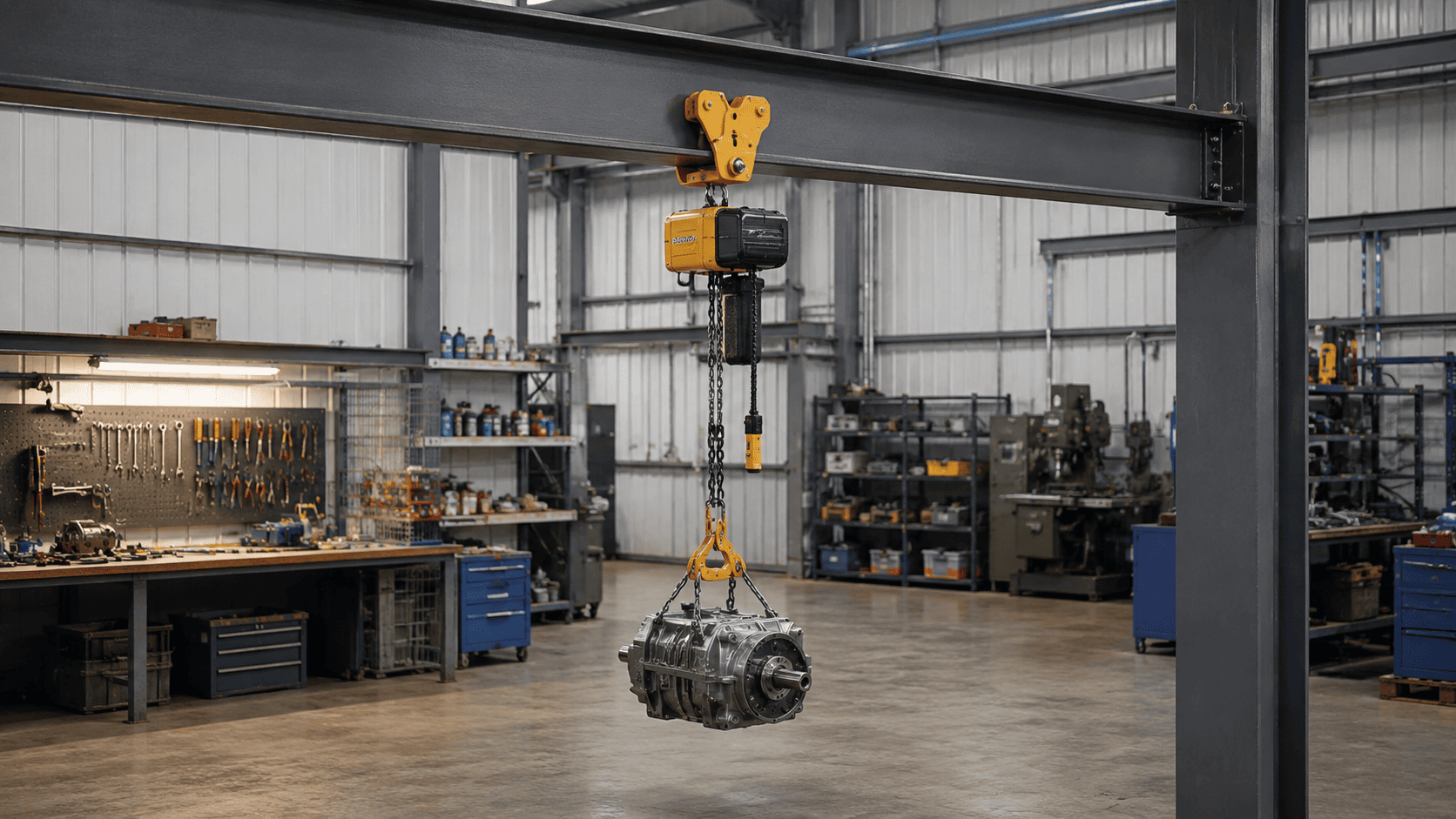

Для установки тали на двутавровую балку можно использовать балочный захват или специальную тележку. Оба устройства принимают нагрузку от подъёмного механизма, но решают разные задачи. Захват создаёт стационарную точку подвеса, а тележка позволяет перемещать таль вместе с грузом вдоль балки. Поэтому выбирать оборудование только по грузоподъёмности или стоимости неправильно. Сначала следует определить рабочую схему: достаточно ли поднимать груз строго в одном месте либо после подъёма его нужно доставлять к другой точке. Также учитывают параметры балки, массу груза, частоту операций, высоту помещения и тип используемой тали. Для обслуживания одного станка, ремонтной зоны или погрузочного проёма часто достаточно балочного захвата. Он проще по конструкции и обычно дешевле. Если же груз требуется регулярно перемещать между несколькими рабочими местами, тележка расширяет зону действия тали и делает подъёмную систему значительно функциональнее. В чём различие между балочным захватом и тележкой Балочный захват закрепляется на нижней полке двутавра и образует точку, к которой можно подвесить ручную или электрическую таль. После монтажа положение устройства остаётся неизменным. Груз поднимается и опускается по вертикали, но переместить его вдоль балки без перестановки захвата нельзя. Такое решение подходит для локальных операций. Например, таль может использоваться над станком, ремонтной ямой, рабочим столом, участком сборки или местом разгрузки оборудования. Если все действия выполняются в пределах одной точки, механизм горизонтального перемещения не нужен. Тележка, которую также называют кареткой или кошкой для тали, оснащена колёсами. Они движутся по нижней полке балки, благодаря чему подвешенный подъёмный механизм можно перемещать по горизонтали. Рабочая зона определяется длиной монорельсового пути. Простая тележка перемещается толканием груза или корпуса тали. Модель с цепным приводом управляется с пола с помощью отдельной цепи. Электрическая версия оснащается двигателем и может работать от общего либо отдельного пульта управления. Балочный захват нельзя считать упрощённой тележкой. Он не предназначен для движения по балке под нагрузкой. Попытка ослабить крепление и передвинуть захват вместе с подвешенным оборудованием создаёт опасную ситуацию. Для изменения рабочей точки таль необходимо разгрузить, снять и установить заново в соответствии с инструкцией. Основной критерий выбора можно сформулировать просто: балочный захват используют для стационарного подъёма, тележку — для подъёма с последующим горизонтальным перемещением. Как рабочая задача влияет на выбор Балочный захват целесообразен там, где груз всегда находится примерно под одной точкой. Это может быть участок обслуживания двигателя, загрузка материала в оборудование, подъём деталей на платформу или установка агрегатов на основание. Стационарная схема занимает меньше места и не требует свободного монорельсового пути по всей длине балки. Возле точки подъёма могут располагаться коммуникации, перегородки или другое оборудование, которые не позволили бы безопасно передвигать тележку. Кроме того, захват удобно использовать для временных работ. Его можно установить на подходящую балку без сверления и сварки, выполнить необходимую операцию, а затем демонтировать. При этом каждый новый участок установки необходимо предварительно проверять. Тележка оправдана, если после отрыва от поверхности груз нужно переместить в сторону. Например, изделие поднимают с поддона, перевозят вдоль производственной линии и опускают возле станка. В другом случае оборудование снимают с автомобиля и доставляют в ремонтную зону. При редких горизонтальных перемещениях на небольшое расстояние может быть достаточно простой тележки без привода. Оператор вручную передвигает подвешенный груз, соблюдая правила эксплуатации и не раскачивая его. Чем выше масса и длиннее путь, тем сложнее управлять такой системой. Цепной привод облегчает перемещение тяжёлой тали и позволяет оператору находиться в более удобном положении. Он особенно полезен при высокой балке, когда добраться до корпуса тележки невозможно. Скорость перемещения при этом регулируется действиями человека. Электрическая тележка нужна при частых операциях, значительной длине пути и требованиях к производительности. Она позволяет перемещать груз нажатием кнопок на пульте и лучше подходит для регулярной работы на складе или производстве. Однако вместе с удобством возрастают цена, сложность подключения и требования к обслуживанию. При выборе следует учитывать не только количество перемещений за смену, но и последствия задержек. На вспомогательном участке лишние несколько минут могут не иметь значения. На линии, где от тали зависит работа других сотрудников и оборудования, медленное ручное передвижение способно стать узким местом всего процесса. Требования к балке и особенности монтажа Наличие двутавровой балки ещё не означает, что на неё можно установить любое грузоподъёмное оборудование. Несущая конструкция должна быть рассчитана на массу тали, захвата или тележки, грузозахватной оснастки и самого груза. Также учитываются динамические усилия, которые возникают при запуске, остановке и возможном раскачивании. Грузоподъёмность захвата или тележки не повышает допустимую нагрузку балки. Если каретка рассчитана на 2 т, а несущая конструкция допускает только 1 т, рабочая грузоподъёмность всей системы не может составлять 2 т. Самый слабый элемент ограничивает возможности комплекта. Для подбора балочного захвата измеряют ширину и толщину нижней полки. Диапазон раскрытия конкретной модели должен соответствовать полученным значениям. После установки захват необходимо затянуть предусмотренным конструкцией способом и проверить правильность его положения. Крепление должно располагаться ровно, без перекоса и неполного контакта с полкой. Нельзя компенсировать несоответствие размеров случайными подкладками или самостоятельно изменять конструкцию захвата. Такие доработки мешают правильному распределению нагрузки. Для тележки дополнительно важны форма полки, её уклон и состояние поверхности. Колёса должны правильно располагаться относительно балки, свободно вращаться и не зажимать полку. Слишком большой зазор способен вызвать перекос, а недостаточный будет мешать движению. Если путь имеет повороты, проверяют минимально допустимый радиус для выбранной модели. Обычная тележка, рассчитанная на прямую балку, может не проходить криволинейный участок. Для сложных трасс применяются совместимые конструкции с подходящей колёсной базой. Передвижная система также требует концевых ограничителей. Они не позволяют тележке сойти с балки в конце пути. Препятствия, стыки и выступающие элементы не должны мешать движению колёс или задевать корпус тали. Балочный захват обычно монтируется проще, поскольку не требует прокатывания по всей длине пути. Тележку нередко устанавливают с открытого торца балки. Если доступ к торцу отсутствует, конструкцию собирают непосредственно на полке в соответствии с руководством производителя. После установки проверяют затяжку соединений, свободный ход тележки, положение колёс и работу привода. Затем выполняют контрольные операции без груза и с допустимой нагрузкой в порядке, установленном документацией оборудования. При электрическом исполнении необходимо предусмотреть питание не только тали, но и механизма передвижения. Кабель должен следовать за оборудованием по всей длине пути, не натягиваться, не провисать в рабочей зоне и не попадать под колёса. Для этого используются подходящие системы подвода питания. Совместимость с ручными и электрическими талями Балочные захваты могут применяться с ручными цепными, рычажными и электрическими талями, если способ подвеса и грузоподъёмность всех элементов совместимы. Обычно верхний крюк тали устанавливают в проушину захвата. При этом крюк должен свободно располагаться в точке крепления и не работать с боковым усилием. С ручной цепной талью стационарная схема особенно проста. Для подъёма и опускания используется ручная цепь, а подключение к электросети не требуется. Такой комплект подходит для периодического обслуживания оборудования и монтажных работ. Рычажная таль также может подвешиваться к балочному захвату, но её положение и направление прикладываемого усилия должны соответствовать требованиям производителя. Нельзя использовать неподходящую точку крепления или допускать боковую нагрузку на крюки. Электроталь в стационарном исполнении удобна, когда нужно ускорить вертикальные операции, но перемещение вдоль балки не требуется. Перед покупкой необходимо проверить размеры верхней подвески, строительную высоту системы и доступность безопасного подключения. С тележками ручные тали обычно сочетаются без серьёзных сложностей. Верхний крюк устанавливается в предусмотренный подвесной элемент каретки. При этом грузоподъёмность тележки должна быть не ниже номинала тали, а конструкция подвеса — соответствовать её крюку. Для электроталей возможны два варианта. В первом случае используется отдельная универсальная тележка, на которую подвешивается таль. Во втором механизм подъёма и каретка образуют готовый передвижной блок. Интегрированное исполнение часто имеет меньшую строительную высоту. Это особенно важно в помещениях с низкими потолками, где каждый сантиметр между балкой и крюком влияет на полезный диапазон подъёма. Однако замена или модернизация отдельных компонентов такой системы может быть сложнее. При использовании электрической тележки необходимо согласовать напряжение, управление и режим работы двух механизмов. Таль и привод передвижения должны корректно взаимодействовать, а пульт — позволять оператору отдельно контролировать вертикальное и горизонтальное движение. Нельзя автоматически считать любую универсальную тележку совместимой с выбранной электроталью. Нужно проверить тип подвеса, габариты корпуса, ширину балки, массу самого оборудования и возможность подключения кабелей. Иногда технически установить механизмы вместе можно, но получившаяся система будет неудобна или потеряет значительную часть высоты подъёма. Стоимость и итоговый выбор Балочный захват обычно дешевле тележки, поскольку имеет более простую конструкцию и не содержит колёс, цепного механизма или электропривода. Дополнительные расходы на его монтаж также, как правило, ниже. Для подъёма в одной точке это наиболее рациональный вариант. Однако сравнивать только цену отдельных устройств недостаточно. Если груз периодически нужно перемещать вдоль балки, стационарное крепление потребует дополнительных действий. Придётся опускать изделие, снимать нагрузку, переставлять оборудование или использовать другое средство транспортировки. Такая схема может быть допустима при нескольких операциях в месяц. При ежедневной работе она увеличивает продолжительность цикла и создаёт лишнюю нагрузку на персонал. В результате недорогой захват способен оказаться менее выгодным, чем тележка. Ручная тележка представляет собой промежуточное решение. Она расширяет рабочую зону тали без затрат на электропривод. Её стоит рассматривать при умеренной массе грузов, небольшом расстоянии перемещения и невысокой частоте операций. Модель с цепным приводом стоит дороже, но лучше подходит для тяжёлых грузов и высоко расположенных балок. Электрическая тележка требует наибольших первоначальных затрат, зато сокращает время операций и облегчает регулярную работу. В итоговую стоимость передвижной системы входят сама тележка, монтаж, концевые упоры, подвод питания и при необходимости единый пульт управления. Также могут потребоваться подготовка балки и организация безопасного монорельсового пути. Профессиональная передвижная система оправдана не в каждом случае. Если груз поднимается исключительно над одним станком, её возможности останутся невостребованными. Покупатель заплатит за механизм, который почти не будет использоваться. Перед заказом нужно определить максимальную массу груза вместе с оснасткой, ширину и тип балки, длину пути, число операций за смену и способ управления. Для электрического оборудования дополнительно проверяют параметры сети. В каталоге компании «Рустроп» представлены балочные захваты и тележки для комплектации ручных и электрических талей. При выборе важно рассматривать не отдельное устройство, а всю грузоподъёмную систему: балку, точку подвеса, таль, оснастку и предполагаемую траекторию движения. Балочный захват лучше купить для стационарного подъёма, временной установки и сравнительно редких операций в одной рабочей точке. Тележка необходима, когда груз после подъёма нужно перемещать вдоль балки. Ручная модель подходит для небольших расстояний и умеренной интенсивности, а электрический привод оправдан при регулярной работе и высоких требованиях к производительности. Таким образом, более выгодным будет не самое дешёвое устройство, а решение, которое соответствует реальному процессу. Захват экономит средства там, где горизонтальное движение не требуется. Тележка окупает более высокую стоимость, когда перемещение груза является постоянной частью работы.
