S-образный крюк: назначение, особенности конструкции и ограничения применения

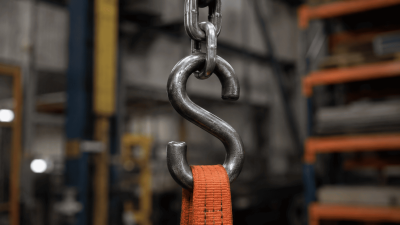

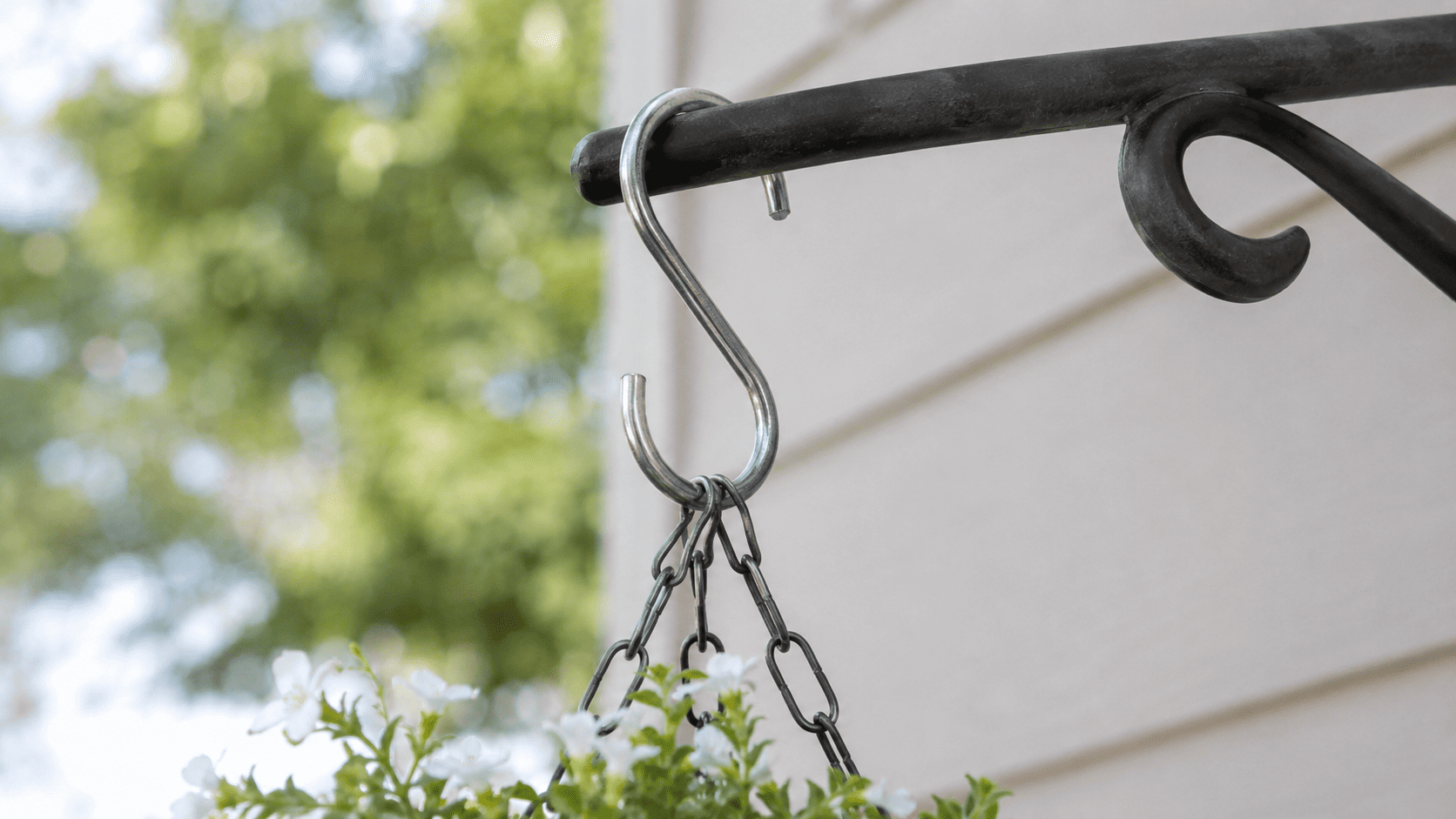

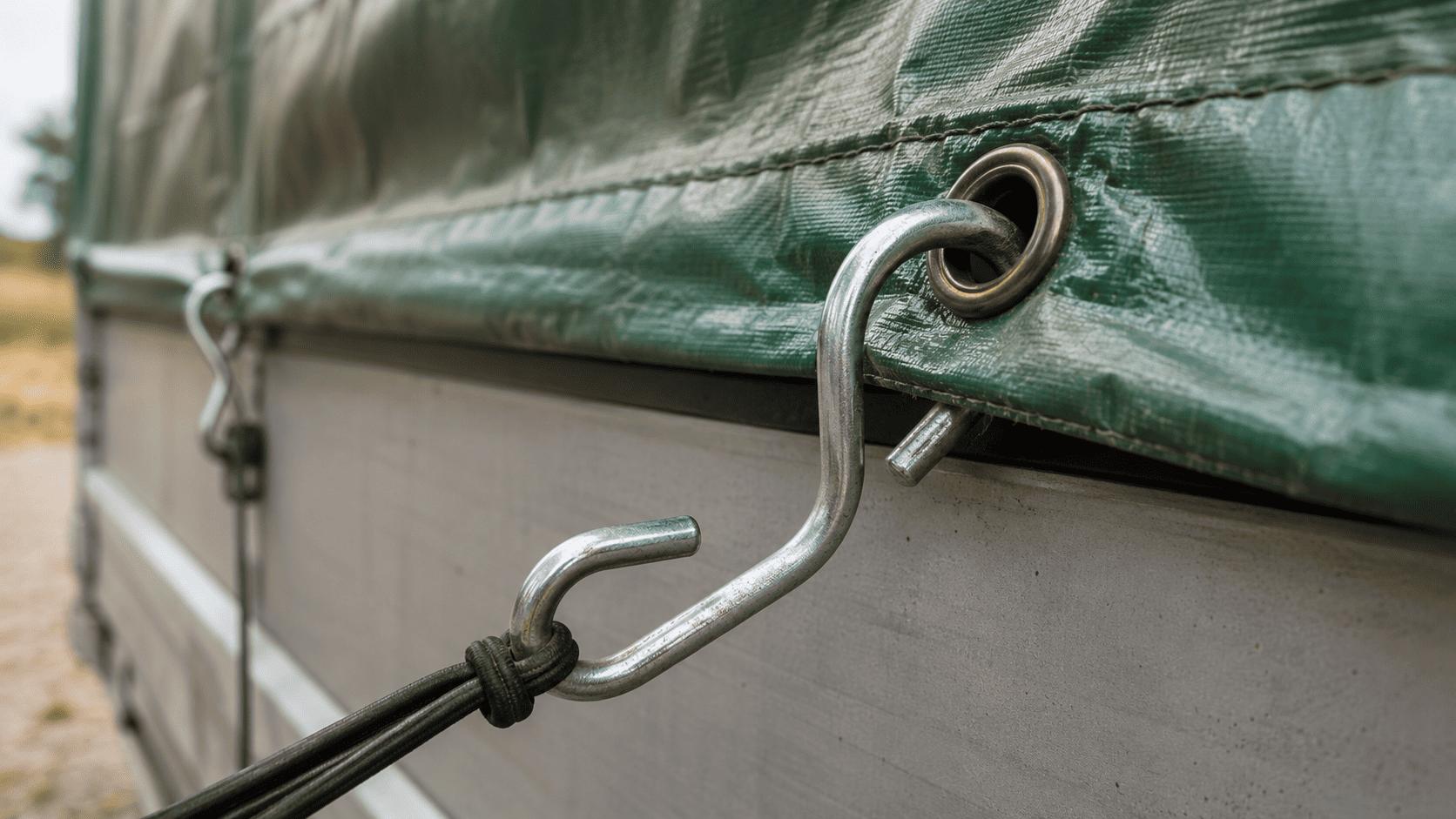

S-образный крюк представляет собой металлический соединительный элемент с двумя рабочими частями, расположенными с противоположных сторон корпуса. Благодаря характерному изгибу деталь действительно напоминает латинскую букву S. Такая конструкция позволяет быстро соединять элементы оснастки без сложного промежуточного узла и делает крюк удобным для ряда монтажных, такелажных и грузоподъёмных задач. При этом внешняя простота конструкции может вводить в заблуждение. Не каждый металлический S-крюк предназначен для подъёма грузов. На рынке существуют как специализированные изделия с установленной рабочей нагрузкой, так и лёгкие крепёжные элементы хозяйственного назначения. Внешне они могут быть похожи, но требования к материалу, изготовлению, испытаниям и допустимому применению принципиально различаются. Поэтому выбирать S-образный крюк только по его размеру или толщине металла нельзя. Для грузоподъёмных операций необходимо использовать изделие, для которого производителем прямо предусмотрено такое назначение и установлена допустимая рабочая нагрузка. Дополнительно учитывают размеры обоих зевов, геометрию точек крепления, положение крюка под нагрузкой и характеристики остальных элементов системы. Как устроен S-образный крюк и чем он отличается от обычного Главная конструктивная особенность хорошо видна уже по названию. У детали имеются два изогнутых участка, обращённых в противоположные стороны. Каждый из них образует открытый зев, благодаря чему один конец можно соединить с элементом грузозахватной системы, а другой — с предусмотренной точкой крепления. Стандартный грузовой крюк чаще имеет один основной рабочий зев. Второй его конец выполнен в виде ушка, вилочного соединения, поворотного узла или другой конструкции, предназначенной для постоянного присоединения к стропу либо иному элементу оснастки. S-образная модель устроена иначе. Обе стороны могут выполнять соединительную функцию, поэтому деталь особенно удобна там, где требуется быстро создать разъёмное промежуточное соединение. Отличается и форма корпуса. Нагрузка передаётся через изогнутую деталь между двумя рабочими участками. Геометрия каждого изгиба, ширина зевов, диаметр или сечение металла и общая длина изделия рассчитываются под определённые условия эксплуатации. Именно поэтому два S-образных крюка одинаковой длины необязательно обладают одинаковой грузоподъёмностью. Значение имеют материал, класс или марка стали, технология изготовления и конструктивные размеры. Существуют специализированные модели, изготовленные из легированной стали и предназначенные именно для грузоподъёмных и такелажных операций. Одновременно выпускаются значительно более лёгкие S-крюки из низкоуглеродистой или нержавеющей стали для подвешивания предметов, крепления элементов и других хозяйственных задач. Допустимые нагрузки таких изделий могут отличаться в десятки раз. Поэтому первое, что необходимо определить перед покупкой, — не размер крюка, а его назначение. Особенность двух открытых зевов одновременно является преимуществом и ограничением конструкции. Соединение выполняется быстро: не требуется открывать защёлку, раскручивать скобу или разбирать другой крепёжный элемент. Однако открытый зев обычно не обладает тем же принципом удержания, который обеспечивает закрываемая предохранительная защёлка стандартного грузового крюка. Поэтому большое значение имеет положение соединяемых элементов. Они должны находиться внутри рабочей части зева так, как предусмотрено конструкцией, а нагрузка должна передаваться в расчётном направлении. Нельзя считать, что достаточно просто надеть две детали на противоположные стороны S-крюка. Необходимо проверить их размеры, форму и способность сохранять предусмотренное положение при работе. Где применяется S-образная конструкция Основная практическая ценность S-крюка заключается в возможности получить сравнительно простое и быстроразъёмное соединение между двумя элементами. Это востребовано в случаях, когда конструкцию необходимо периодически собирать и разбирать либо менять точки присоединения. Специализированные грузоподъёмные модели могут применяться в составе такелажной и грузозахватной оснастки, если подобная схема предусмотрена производителем оборудования. Один зев в этом случае взаимодействует с одной частью системы, второй — с другой. Такая конструкция может использоваться при соединении цепей, стропов и отдельных элементов такелажа, однако конкретная совместимость определяется характеристиками модели. Нельзя исходить из того, что любой S-крюк подходит для любой цепи или стропа. Встречается S-образная форма и в значительно более простых системах: для подвешивания оборудования, инвентаря, элементов конструкций или организации временных креплений. В таких случаях требования к грузоподъёмности могут быть существенно ниже. Именно здесь возникает одна из распространённых ошибок. Пользователь видит обычный хозяйственный S-крюк и переносит принцип его применения на грузоподъёмные работы. Делать этого нельзя. Для подъёма груза требуется элемент с установленной производителем грузоподъёмностью и соответствующим назначением. Другими словами, форма буквы S сама по себе ничего не говорит о допустимой сфере эксплуатации. При подборе для промышленного применения важно учитывать всю конструкцию. S-крюк редко работает изолированно. Он становится промежуточным звеном между другими деталями, и поэтому его характеристики должны быть согласованы с параметрами всей системы. Например, установка крюка с высокой рабочей нагрузкой между двумя значительно менее грузоподъёмными элементами не увеличивает возможности сборки. Допустимая нагрузка всегда ограничивается характеристиками наиболее слабого компонента и условиями применения всей схемы. Также нельзя использовать более мощную модель просто как универсальную замену меньшей. С ростом грузоподъёмности обычно изменяются габариты и масса детали. Зев может оказаться слишком большим или, наоборот, геометрически неподходящим для имеющейся точки крепления. Поэтому практический выбор начинается с понимания соединения: что находится с одной стороны крюка, что должно находиться с другой и какая нагрузка будет передаваться между этими элементами. Рабочая нагрузка и требования к точкам крепления Для грузоподъёмного S-крюка одним из основных параметров является допустимая рабочая нагрузка. Она устанавливается изготовителем для конкретного изделия и определённых условий использования. Считать грузоподъёмность по диаметру металлического прутка самостоятельно нельзя. Даже при одинаковом сечении характеристики изделий могут различаться из-за марки стали, термической обработки, технологии производства и геометрии. Не следует ориентироваться и на запас «на глаз». Если крюк выглядит массивным, это ещё не подтверждает возможность безопасного использования с грузом определённой массы. При работе необходимо учитывать номинал всей сборки. Если S-крюк рассчитан, например, на определённую рабочую нагрузку, это значение не отменяет ограничений используемого стропа, цепи, звена, проушины или подъёмного механизма. Особого внимания требуют точки крепления. Открытый зев должен геометрически соответствовать элементу, с которым взаимодействует. Если соединяемая деталь слишком велика, она может располагаться не в предусмотренной зоне крюка. Слишком маленький или неподходящий по форме элемент тоже способен занимать нестабильное положение. Нагрузка должна приходиться на рабочую часть крюка согласно его конструкции. Нельзя произвольно использовать кончик зева как основную опорную точку, если производитель не предусматривает подобную схему. Чем дальше фактическая точка приложения силы отклоняется от расчётного положения, тем сильнее могут меняться напряжения в детали. По той же причине необходимо избегать ситуаций, когда соединяемый элемент создаёт боковое усилие или пытается развернуть крюк в нештатное положение. S-образная форма удобна именно при корректной ориентации составляющих системы. Оба открытых зева требуют отдельной проверки. Иногда внимание уделяют только той стороне, которая непосредственно связана с грузом, забывая о второй точке соединения. Но нагрузка проходит через всю деталь, следовательно, оба соединения имеют одинаковое значение для работоспособности системы. Размер зева становится одним из критериев выбора. Он должен позволять установить предусмотренный элемент без принудительного расширения или другой модификации крюка. Если деталь не подходит по размеру, её нельзя подгибать, разгибать, стачивать или иным способом менять геометрию ради совместимости. Такие действия способны повлиять на прочность металла и делают паспортные характеристики изделия неприменимыми к изменённой детали. Для грузоподъёмной модели важна маркировка и возможность идентифицировать рабочую нагрузку. Изделие необходимо сопоставлять с документацией производителя, особенно если внешне похожие крюки применяются на одном предприятии для разных задач. Компания «Рустроп», например, предлагает S-образный грузовой крюк грузоподъёмностью 2 т. Но даже наличие конкретного номинала не означает, что такой элемент подходит для любой системы с грузом массой менее двух тонн: необходимо дополнительно проверить точки присоединения и условия применения. Когда открытые зевы становятся ограничением Преимущество S-образной конструкции — быстрое соединение — связано с отсутствием замкнутого контура на обоих концах. Именно поэтому такой элемент нельзя автоматически использовать вместо крюка с предохранительной защёлкой, скобы или соединительного звена. Если характер операции создаёт возможность ослабления натяжения и выхода присоединённого элемента из открытого зева, необходимо проверить, допускается ли применение S-крюка в этой системе. Сам факт того, что соединение удерживается при статическом натяжении, недостаточен для произвольного расширения области применения. Особенно внимательно следует относиться к операциям, при которых груз или оснастка способны менять положение. Повороты, колебания и изменение направления усилия могут влиять на расположение соединённых деталей относительно зевов. S-крюк также не подходит, если размеры точки крепления не позволяют разместить её в предусмотренной рабочей зоне. Попытка зацепиться только краем открытого зева создаёт уже другую схему приложения нагрузки. Не следует применять обычные хозяйственные S-крюки для подъёмных операций, если производитель не устанавливает для них соответствующей грузоподъёмности и назначения. На практике это одно из важнейших ограничений, поскольку визуально массивная металлическая деталь может выглядеть значительно прочнее, чем она рассчитана работать. Специализированный грузоподъёмный S-крюк также не является универсальным элементом для любой строповки. Если технология требует замкнутого соединения, предохранительной защёлки, самозапирающегося механизма или определённого типа соединительного звена, открытая S-образная конструкция не должна использоваться только ради удобства установки. Не подходит такой крюк и при обнаружении существенных повреждений. Деформация первоначальной S-образной формы, заметное раскрытие зева, трещины, значительный износ, глубокая коррозия и другие дефекты требуют оценки пригодности изделия в соответствии с документацией и правилами эксплуатации оснастки. Особенно показательна деформация зева. Если геометрия детали изменилась под воздействием нагрузки, нельзя просто вернуть её в исходное положение механическим способом и продолжить работу. После деформации свойства элемента уже нельзя считать заведомо соответствующими первоначальным характеристикам. Поэтому открытая конструкция удобна только тогда, когда соответствует самой задаче. Если требуется повышенная защищённость соединения от случайного выхода элемента, рациональнее выбирать другой тип грузового крюка или соединительного компонента, предусмотренный для соответствующей системы. Какие характеристики учитывать при выборе Первый критерий — назначение изделия. Для грузоподъёмной операции необходимо убедиться, что выбранный S-крюк действительно предназначен для подъёма и такелажных работ, а его рабочая нагрузка установлена изготовителем. Далее определяют необходимую грузоподъёмность. Она должна соответствовать фактической нагрузке и параметрам всей системы. Брать значение одного крюка и считать его грузоподъёмностью всей оснастки нельзя. Следующий параметр — размеры зевов. Необходимо понимать, какие элементы будут присоединены с каждой стороны и смогут ли они занимать предусмотренное рабочее положение. При наличии размерных характеристик производителя их следует сопоставлять с фактической геометрией точек крепления. Имеет значение и общий размер крюка. Более крупная модель требует дополнительного пространства, имеет большую собственную массу и может быть менее удобна в компактной грузозахватной системе. Затем оценивают материал и конструктивное исполнение. Для специализированных грузоподъёмных моделей используются материалы и технологии, рассчитанные на соответствующие нагрузки. Поэтому заменять такое изделие визуально похожим крепёжным крюком неизвестного назначения нельзя. Проверяют маркировку и документацию. Возможность определить тип изделия и его допустимую нагрузку особенно важна при использовании на производственных объектах, где одновременно эксплуатируется большое количество оснастки. Наконец, необходимо учитывать условия работы: частоту использования, характер присоединяемых элементов, вероятность изменения направления нагрузки и требования к фиксации соединения. Удобнее всего рассматривать выбор как последовательное сопоставление всей системы. Сначала определяется задача и требуемая рабочая нагрузка, затем тип элементов с обеих сторон соединения, размеры точек крепления и только после этого подходящая модель S-крюка. Распространённая ошибка — начинать с диаметра или визуального размера детали. Большой и массивный крюк действительно выглядит надёжно, но его реальные возможности определяются не внешним впечатлением, а паспортными характеристиками. Другая ошибка состоит в том, чтобы ориентироваться исключительно на грузоподъёмность. Крюк может выдерживать необходимую нагрузку, но не подходить к имеющейся проушине, цепи или другому элементу по размеру зева. Не следует забывать и о самой конструкции. Два открытых зева делают S-крюк удобным быстроразъёмным соединением, но одновременно ограничивают область его рационального применения. В ситуациях, где требуется замкнутая или дополнительно защищённая точка соединения, следует использовать предусмотренный для этой цели элемент. Таким образом, S-образный крюк выбирают одновременно по назначению, допустимой рабочей нагрузке, размерам рабочих зевов и совместимости с точками присоединения. Для грузоподъёмных операций необходимо использовать только модели, прямо предназначенные для такой работы. Характерная S-образная форма обеспечивает удобное соединение двух элементов и позволяет сравнительно быстро собирать или разбирать систему. Но именно наличие двух открытых зевов требует особенно внимательно относиться к геометрии соединения и характеру нагрузки. Правильно подобранная модель должна не просто выдерживать требуемую массу, а соответствовать всей грузозахватной системе и условиям её эксплуатации.
