Как подобрать вертикальный захват для листового металла

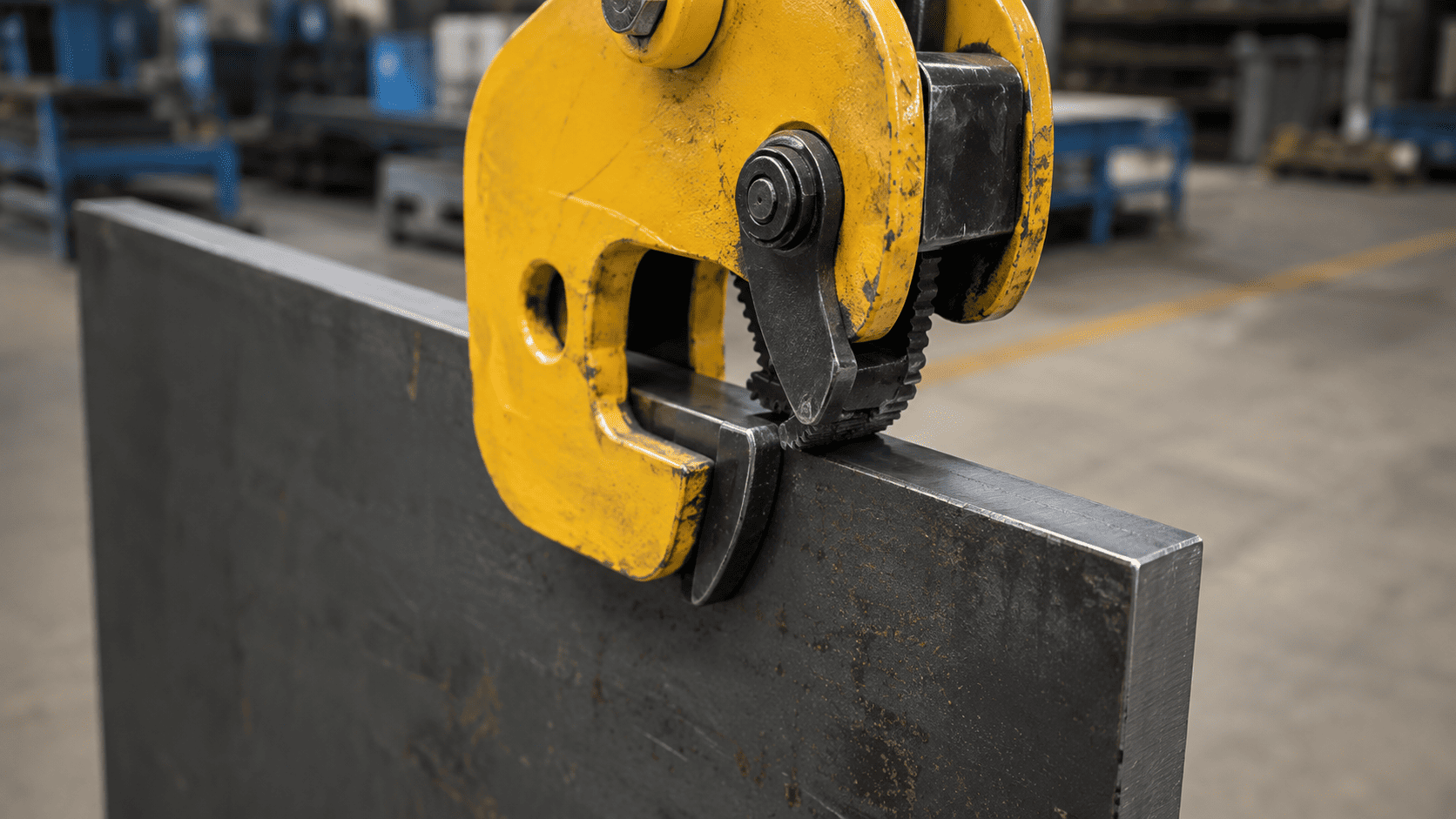

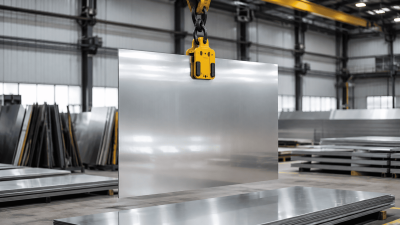

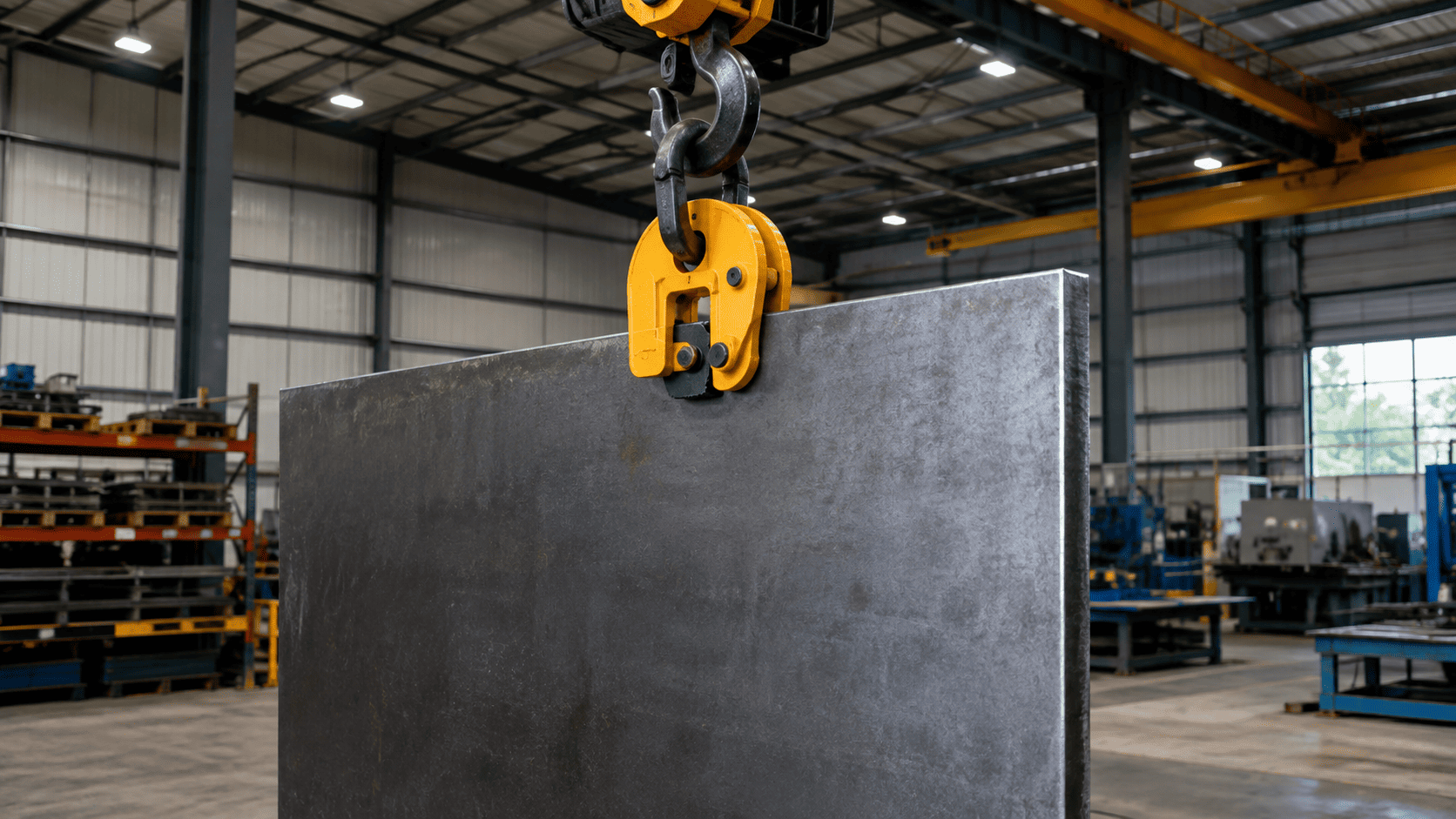

Вертикальный захват применяется для подъёма, переворота и перемещения отдельных металлических листов в вертикальном положении. Его используют на складах металлопроката, в производственных цехах, на строительных и монтажных площадках. Правильно подобранное устройство удерживает лист за счёт прижимного механизма, который срабатывает после приложения нагрузки. Несмотря на простую конструкцию, выбирать захват только по грузоподъёмности нельзя. На надёжность фиксации влияют масса и толщина листа, твёрдость металла, состояние поверхности и соответствие зажимного зева фактическим размерам материала. Также необходимо проверить минимальную рабочую нагрузку: слишком лёгкий лист может не создать усилие, необходимое для полноценного срабатывания стандартного прижимного механизма. Особого подхода требуют окрашенные, полированные и другие поверхности, которые нельзя повреждать. Обычные вертикальные захваты могут оставлять следы в месте контакта, поэтому для таких грузов применяют специальные модели с защитными накладками или другим принципом фиксации. Грузоподъёмность и минимальная масса листа Подбор начинается с определения полной массы поднимаемого листа. Желательно использовать данные поставщика металлопроката, маркировку или техническую документацию. При отсутствии готового значения вес можно рассчитать по длине, ширине, толщине и плотности материала. Номинальная грузоподъёмность захвата должна быть не ниже массы листа. Например, если заготовка весит 820 кг, модель грузоподъёмностью 0,75 т не подходит. Следует рассматривать устройство с ближайшим большим номиналом, соответствующим условиям эксплуатации. Покупать захват с максимально возможным запасом тоже не всегда рационально. Чем выше его грузоподъёмность, тем крупнее и тяжелее может быть конструкция. Кроме того, для многих моделей устанавливается минимальная рабочая нагрузка. Слишком лёгкий лист не создаёт достаточного усилия в зажимном механизме, из-за чего надёжность удержания может снизиться. Минимальную нагрузку нельзя определять по универсальному правилу. Для одних вертикальных захватов она составляет определённую долю номинальной грузоподъёмности, тогда как специальные модели для тонких листов могут работать без такого ограничения. Точное значение необходимо брать из паспорта выбранного устройства. Например, захват на 5 т не следует автоматически выбирать для листа массой 200 кг только ради большого запаса. Если его минимальная допустимая нагрузка превышает массу заготовки, такое решение будет неправильным. В этом случае лучше подобрать модель меньшего номинала или специализированное исполнение для лёгких и тонких листов. Если для перемещения используется несколько захватов, нельзя просто разделить общую массу листа на их количество. Нагрузка может распределяться неравномерно из-за смещения центра тяжести, различной длины ветвей стропа или наклона груза. Схема подъёма должна соответствовать документации производителя и учитывать фактическое усилие, приходящееся на каждое устройство. Стандартные вертикальные захваты обычно предназначены для перемещения одного листа за одну операцию. Захватывать одновременно несколько листов нельзя, если конкретная модель прямо не рассчитана на такую задачу. Между листами отсутствует надёжная фиксация, поэтому нижние элементы пачки могут сместиться. Толщина листа и размер зажимного зева Вторая ключевая характеристика — диапазон раскрытия захвата. В каталоге он может обозначаться как размер зева, ширина захвата или допустимая толщина листа. Этот параметр показывает, с каким металлопрокатом способно работать устройство. Толщина листа должна находиться внутри указанного диапазона. Если металл толще максимально допустимого значения, захват не получится установить в правильное положение. При попытке использовать устройство его прижимные элементы могут соприкасаться с поверхностью лишь частично. Слишком тонкий лист тоже создаёт проблему. Даже если он физически помещается между губками, механизм может не обеспечить предусмотренное конструкцией усилие. Для тонколистового металла выпускаются специальные модели с подходящей геометрией прижимных элементов. Не следует выбирать захват, ориентируясь только на максимальное раскрытие. Например, диапазоны 0–20 и 10–30 мм предназначены для разных условий, хотя оба устройства могут работать с листом толщиной 15 мм. Помимо размера зева необходимо сравнить минимальную нагрузку, грузоподъёмность, форму зажимного механизма и ограничения по материалу. Перед заказом толщину следует измерить, а не определять приблизительно. Нужно учитывать покрытия и возможные утолщения по краям. На поверхности могут находиться сварные швы, наплывы, окалина или другие элементы, мешающие полному входу листа в зев. Захват устанавливают так, чтобы край металла вошёл до предусмотренного конструкцией упора. Фиксация только кончиком губок не обеспечивает правильного распределения усилия. Также нельзя увеличивать раскрытие механизма, стачивать его детали или использовать самодельные проставки. Если предприятие работает с листами разной толщины, необязательно покупать одну модель с максимально широким диапазоном. Универсальный захват может быть тяжелее и менее удобен при ежедневной работе. Иногда практичнее использовать несколько устройств, каждое из которых соответствует определённой группе заготовок. В ассортименте «Рустроп» представлены вертикальные захваты разной грузоподъёмности. При подборе необходимо сопоставлять не только тоннаж, но и фактическую толщину металла с рабочим диапазоном конкретной модели. Твёрдость металла и состояние поверхности Вертикальный захват удерживает лист благодаря контакту прижимного кулачка и неподвижной губки с поверхностью металла. Поэтому свойства внешнего слоя влияют на работу устройства не меньше, чем масса груза. Стандартные модели имеют ограничение по допустимой поверхностной твёрдости. Если металл слишком твёрдый, зубчатый кулачок не сможет внедриться в поверхность в предусмотренной степени. В результате фактическая сила удержания может оказаться ниже расчётной. Для закалённых сталей и других материалов с повышенной твёрдостью существуют специальные исполнения. Они отличаются характеристиками прижимных элементов и допустимым диапазоном материала. Использовать стандартный захват для особо твёрдой стали без проверки документации нельзя. Предельная твёрдость зависит от модели. Например, некоторые стандартные захваты рассчитаны на поверхность до 363 HV10, а специализированные версии могут применяться с более твёрдыми материалами. Эти значения нельзя переносить на всё оборудование одной категории: необходимо сверяться с паспортом конкретного изделия. На фиксацию влияет и состояние поверхности. Перед установкой захвата место контакта проверяют на наличие масла, смазки, влаги, рыхлой окалины, грязи и отслаивающейся краски. Такие загрязнения создают промежуточный слой между металлом и зажимным механизмом. Особенно опасна ситуация, когда внешне лист выглядит сухим, но покрыт тонкой масляной плёнкой. Она снижает сцепление и может помешать правильной работе кулачка. Место установки следует привести в состояние, предусмотренное инструкцией производителя. Глубокая коррозия, раковины и неровности также мешают равномерному контакту. Захват нельзя ставить на деформированный край, крупный сварной шов или участок с выраженным повреждением, если производитель не допускает такую установку. Обычная ржавчина и прокатная окалина не всегда полностью исключают применение захвата, но состояние поверхности необходимо оценивать до начала работы. Если зажимные элементы не могут надёжно соприкоснуться с основным металлом, следует выбрать другую точку или способ подъёма. Отдельного внимания требует нержавеющая сталь. Для неё могут использоваться специальные модели с элементами, исключающими контакт с обычной углеродистой сталью и связанное с ним загрязнение поверхности. Выбор зависит не только от прочности листа, но и от требований к сохранению его свойств и внешнего вида. Когда необходимы защитные накладки Стандартный вертикальный захват рассчитан прежде всего на надёжное удержание, а не на сохранение декоративного покрытия. Зубчатый кулачок создаёт локальное давление и может оставить вмятину или след на металле. Для обычного конструкционного листа небольшие отметины часто не имеют значения. Если заготовка в дальнейшем режется, сваривается или используется внутри конструкции, сохранение идеальной поверхности может не требоваться. Иная ситуация возникает при работе с полированным металлом, окрашенными панелями, облицовочными элементами и готовыми деталями. Повреждение покрытия способно привести к браку, необходимости повторной окраски или дополнительной обработке. В таких случаях применяют захваты с защитными накладками или специальные устройства для деликатных поверхностей. Контактные элементы могут изготавливаться из материалов, которые распределяют давление и не оставляют выраженных следов. Нельзя самостоятельно приклеивать к губкам резину, ткань или другие прокладки. Стандартный механизм рассчитан на определённый коэффициент трения и геометрию контакта. Самодельный слой изменяет условия фиксации и может помешать работе прижимного кулачка. Защитные накладки должны быть предусмотрены конструкцией захвата. Кроме того, необходимо проверить, для каких покрытий и типов металла они предназначены. Мягкие контактные поверхности обычно требуют чистого и сухого листа, поскольку масло или пыль дополнительно снижают сцепление. Нужно учитывать, что не оставляющий следов захват может иметь другие ограничения по минимальной массе, толщине и положению груза. Сохранность покрытия не должна достигаться за счёт снижения надёжности подъёма. Если лист имеет транспортировочную плёнку, нельзя автоматически считать её допустимой контактной поверхностью. Плёнка может отделиться от металла вместе с захватом. Возможность работы без её удаления должна быть прямо указана в документации оборудования. Перед покупкой важно определить приоритет. Если допустим небольшой след от кулачка, стандартная модель обычно проще и доступнее. Для готовых изделий следует сразу выбирать специальный захват, а не пытаться переделывать обычное устройство после приобретения. Практический порядок подбора Рассмотрим пример. Требуется перемещать стальные листы массой от 600 до 900 кг и толщиной от 12 до 18 мм. Поверхность обычная, без декоративного покрытия, а твёрдость соответствует распространённой конструкционной стали. В этом случае сначала выбирают модели, грузоподъёмность которых превышает максимальную массу листа. Затем проверяют, допускает ли захват работу с минимальным весом 600 кг. Если выбранное устройство рассчитано на 1 т и его минимальная рабочая нагрузка не превышает массу самого лёгкого листа, оно может подойти по этому параметру. После этого сравнивают размер зева. Рабочий диапазон должен полностью охватывать толщины от 12 до 18 мм. Модель с раскрытием до 15 мм не подходит для всей партии, даже если её грузоподъёмность достаточна. Следующий этап — проверка допустимой твёрдости и состояния поверхности. Для обычной конструкционной стали, не имеющей смазки и рыхлой окалины в месте контакта, может использоваться стандартное исполнение. Если часть листов закалена или имеет более твёрдый внешний слой, потребуется отдельная проверка характеристик. Для окрашенных панелей с теми же размерами порядок выбора изменится. Обычный захват способен повредить покрытие, поэтому следует рассматривать модель с предусмотренными производителем защитными контактными элементами. При этом нужно заново проверить её грузоподъёмность, минимальную нагрузку и диапазон толщин. Если листы заметно различаются по массе, одним захватом закрыть весь диапазон удаётся не всегда. Например, модель для тяжёлых заготовок может не работать с самыми лёгкими из-за ограничения по минимальной нагрузке. В этом случае рациональнее приобрести два устройства разных номиналов. Перед каждым применением проверяют состояние корпуса, кулачка, осей, пружинного и блокировочного механизмов. Изношенные зубья снижают качество фиксации. Нечитаемая маркировка тоже является серьёзной проблемой, поскольку без неё невозможно достоверно определить характеристики устройства. Захват следует устанавливать над центром тяжести, чтобы лист после отрыва занял устойчивое вертикальное положение. Нельзя допускать сильного перекоса или бокового натяжения, если выбранная модель не рассчитана на работу под углом. Окончательный выбор должен учитывать шесть связанных параметров: максимальную и минимальную массу листов, их толщину, поверхностную твёрдость, состояние внешнего слоя, размер зева и требования к сохранности покрытия. Исключение любого из них превращает подбор в лотерею, где формально подходящий тоннаж ещё не гарантирует надёжной фиксации. Вертикальный захват стоит покупать под конкретный диапазон металлопроката, а не «с большим запасом на все случаи». Такое решение будет удобнее в работе, легче по массе и точнее соответствовать производственной задаче. Для окончательного подбора специалисту достаточно сообщить вес самого лёгкого и тяжёлого листа, толщину, марку материала и состояние поверхности.
